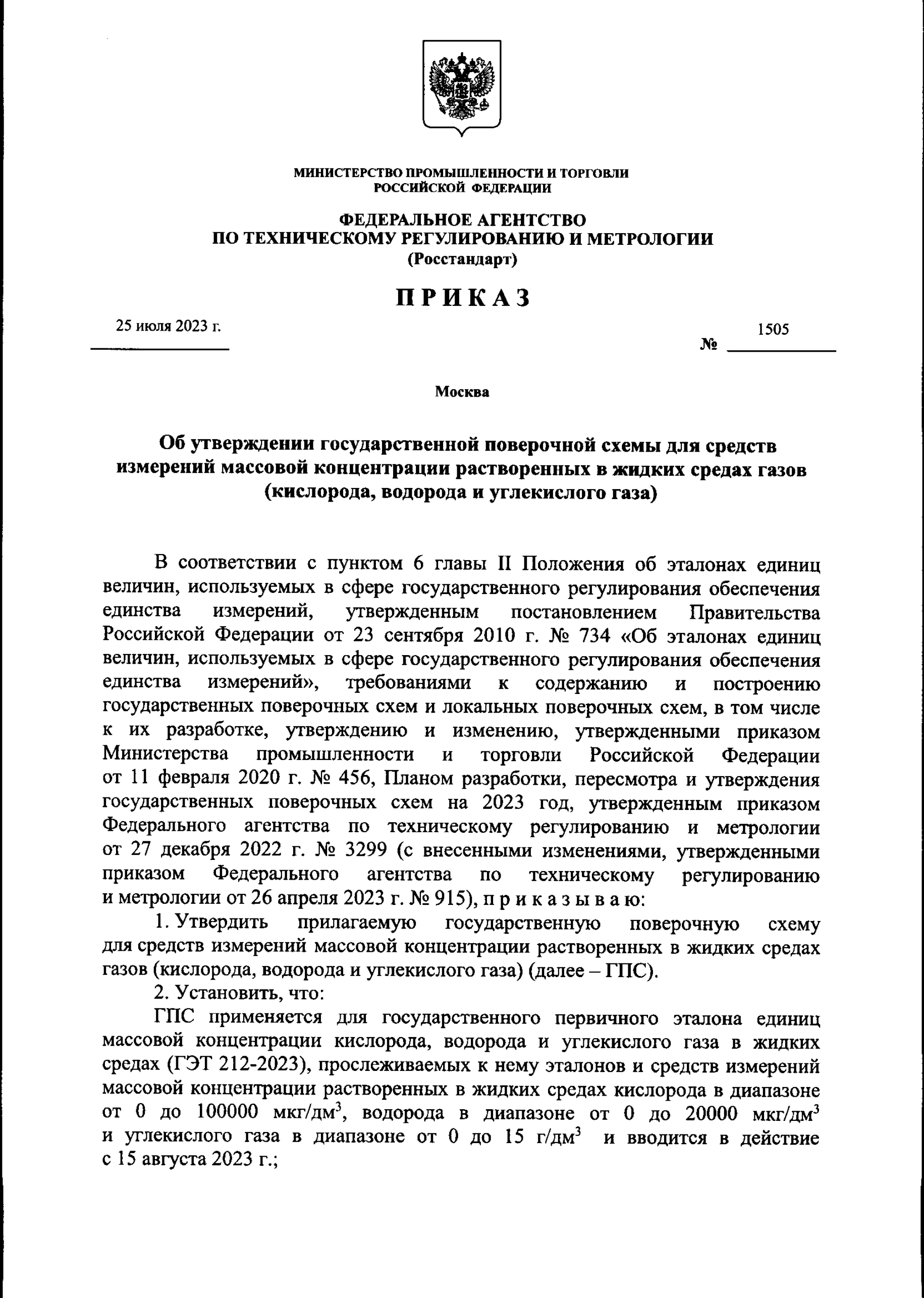

Утверждающий документ
Приказ Росстандарта № 1505
25 июля 2023 г.
УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «25» июля 2023 г. № 1505 ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МАССОВОЙ КОНЦЕНТРАЦИИ РАСТВОРЕННЫХ В ЖИДКИХ СРЕДАХ ГАЗОВ (КИСЛОРОДА, ВОДОРОДА И УГЛЕКИСЛОГО ГАЗА) 1. Область применения 1.1. Настоящая государственная поверочная схема для средств измерений массовой концентрации растворенных в жидких средах газов (кислорода, водорода и углекислого газа) (далее – ГПС) распространяется на средства измерений массовой концентрации растворенных в жидких средах кислорода, водорода и углекислого газа и устанавливает порядок передачи единиц массовой концентрации растворенного кислорода в диапазоне от 1 до 1000 00 мкг/дм3, массовой концентрации растворенного водорода в диапазоне от 1 до 20000 мкг/дм3 и массовой концентрации растворенного углекислого газа в диапазоне от 0 до 15 г/дм 3 от государственного первичного эталона единиц массовой концентрации кислорода, водорода и углекислого газа в жидких средах (далее – ГПЭ) с помощью рабочих эталонов средствам измерений и высокоточным средствам измерений с указанием пределов погрешностей. 1.2. Графическая часть ГПС представлена в приложении А к ГПС. 2. Государственный первичный эталон 2.1. ГПЭ предназначен для воспроизведения и хранения единиц массовой концентрации кислорода, водорода и углекислого газа в жидких средах и передачи размера единиц при помощи рабочих эталонов средствам измерений и высокоточным средствам измерений. 2.2. ГПЭ воспроизводит единицы массовой концентрации кислорода, водорода и углекислого газа в жидких средах при температурах среды от 0оС до 60оС и абсолютном давлении до 1,27 МПа. 2.3. ГПЭ состоит из комплекса следующих средств измерений: анализатор кислорода стационарный, анализатор водорода стационарный, трансмиттер с датчиком углекислого газа, титратор автоматический, весы электронные, термогигрометр, термопреобразователь сопротивления платиновый, стандартные образцы – поверочные газовые смеси, содержащие кислород, водород и углекислый газ, в баллонах. 2.4. ГПЭ обеспечивает: 1) воспроизведение единицы массовой концентрации растворенного кислорода в диапазоне от 1 до 100000 мкг/дм 3 со средним квадратическим отклонением ( далее – СКО), не превышающим ( 0,2–300) мкг/дм3 при 6 независимых измерениях, неисключенная систематическая погрешность (далее – НСП) не превышает (0,5–130) мкг/дм3; 2) воспроизведение единицы массовой концентрации растворенного водорода в диапазоне от 1 до 20000 мкг/дм 3, с СКО, не превышающим (0,8–80) мкг/дм3 при 6 независимых измерениях, НСП не превышает (1,0–120) мкг/ дм3; 3) воспроизведение единицы массовой концентрации растворенного углекислого газа в диапазоне от 0 до 15 г/дм 3, с относительным СКО, не превышающим 1,5 % при 6 независимых измерениях, относительн ая НСП не превышает 2,5 %. 2.5. ГПЭ применяют для передачи размера единиц массовой концентрации растворенных кислорода, водорода и углекислого газа рабочим эталонам и высокоточным средствам измерений методом непосредственного сличения. 3. Рабочие эталоны 3.1. В качестве рабочих эталонов применяют: 1) анализаторы кислорода, диапазон измерений массовой концентрации растворенного кислорода от 0 до 100000 мкг/дм3; 2) анализаторы водорода, диапазон измерений массовой концентрации растворенного водорода от 0 до 20000 мкг/дм3; 3) анализаторы углекислого газа, диапазон измерений массовой концентрации растворенного углекислого газа от 0 до 15 г/дм3; 4) поверочные установки, диапазон измерений массовой концентрации растворенного кислорода от 0 до 100000 мкг/дм3, диапазон измерений массовой концентрации растворенного водорода от 0 до 2 0000 мкг/дм 3, диапазон измерений массовой концентрации растворенного углекислого газа от 0 до 15 г/дм3. 3.2. Пределы допускаемых абсолютных погрешностей измерений массовой концентрации растворенного кислорода рабочими эталонами должн ы составлять от ± (2 + 0,01·С) до ± (2 + 0,03·С) мкг/дм 3, где С – значение массовой концентрации растворенного кислорода, выраженное в мкг/дм3. 3.3. Пределы допускаемых абсолютных погрешностей измерений массовой концентрации растворенного водорода рабочими эталонами должны составлять от ± (3 + 0,01·С) до ± (3 + 0,03·С) мкг/дм 3, где С – значение массовой концентрации растворенного водорода, выраженное в мкг/дм3. 3.4. Пределы допускаемых абсолютных погрешностей измерений массовой концентрации растворенного углекислого газа рабочими эталонами должны составлять от ± (0,02 + 0,05·С) до ± (0,02 + 0,1·С) г/дм 3, где С – значение массовой концентрации растворенного углекислого газа, выраженное в г/дм3. 3.5. Рабочие эталоны – поверочные установки предназначены для передачи единиц массовой концентрации растворенных кислорода, водорода и углекислого газа средствам измерений методом непосредственного сличения. 3.6. Рабочие эталоны – анализаторы предназначены для передачи единиц массовой концентрации растворенных кислорода, водорода и углекислого га за средствам измерений методом сличения при помощи компаратора. 3.7. При передаче единиц массовой концентрации растворенных кислорода, водорода и углекислого газа рабочим эталонам отношение погрешности государственного первичного эталона к погрешности рабочего эталона в любой точке диапазона должно составлять не более 1:2. 4. Средства измерений 4.1. В качестве высокоточных средств измерений и средств измерений применяют: 1) анализаторы кислорода амперометрические (оксиметры), диапазон измерений массовой концентрации растворенного кислорода от 0 до 100000 мкг/дм3; 2) анализаторы кислорода оптические, диапазон измерений массовой концентрации растворенного кислорода от 0 до 100000 мкг/дм3; 3) титраторы кислородные автоматические, диапазон измерений массовой концентрации растворенного кислорода от 0 до 100000 мкг/дм3; 4) анализаторы водорода амперометрические, диапазон измерений массовой концентрации растворенного водорода от 0 до 20000 мкг/дм3; 5) анализаторы углекислого газа, диапазон измерений массовой концентрации растворенного углекислого газа от 0 до 15 г/дм3. 4.2. Пределы допускаемых абсолютных погрешностей измерений массовой концентрации растворенного кислорода средствами измерений должны составлять от ± (4 + 0,03·С) до ± (4 + 0,3·С) мкг/дм 3, где С – значение массовой концентрации растворенного кислорода, выраженное в мкг/дм3. 4.3. Пределы допускаемых абсолютных погрешностей измерений массовой концентрации растворенного кислорода высокоточными средствам и измерений должны составлять от ± (2 + 0,02·С) до ± (2 + 0,05·С) мкг/дм 3, где С – значение массовой концентрации растворенного кислорода, выраженное в мкг/дм3. 4.4. Пределы допускаемых абсолютных погрешностей измерений массовой концентрации растворенного водорода средствами измерений должны составлять от ± (6 + 0,03·С) до ± (6 + 0,3·С) мкг/дм 3, где С – значение массовой концентрации растворенного водорода, выраженное в мкг/дм3. 4.5. Пределы допускаемых абсолютных погрешностей измерений массовой концентрации растворенного водорода высокоточными средствами измерений должны составлять от ± (3 + 0,02·С) до ± (3 + 0,05·С) мкг/дм 3, где С – значение массовой концентрации растворенного водорода, выраженное в мкг/дм3. 4.6. Пределы допускаемых абсолютных погрешностей измерений массовой концентрации растворенного углекислого газа средствами измерений должны составлять от ± (0,04 + 0,1·С) до ± (0,04 + 0,5·С) г/дм3, где С – значение массовой концентрации растворенного углекислого газа, выраженное в г/дм3. 4.7. Пределы допускаемых абсолютных погрешностей измерений массовой концентрации растворенного углекислого газа высокоточными средствами измерений должны составлять от ± (0,03 + 0,05·С) до ± (0,03 + 0,1·С) г/дм 3, где С – значение массовой концентрации растворенного углекислого газа, выраженное в г/дм3. 4.8. При передаче единиц массовой концентрации растворенных кислорода, водорода и углекислого газа высокоточным средствам измерений и средствам измерений отношение погрешности государственного первичного эталона и рабочих эталонов к погрешности средств измерений в любой точке диапазона должно составлять не более 1:2 Приложение А Государственная поверочная схема для средств измерений массовой концентрации растворенных в жидких средах газов (кислорода, водорода и углекислого газа) Государственный первичный эталон Рабочие эталоны Средства измерений Государственный первичный эталон единиц массовой концентрации кислорода, водорода и углекислого газа в жидких средах массовая концентрация кислорода (1-100000) мкг/дм3 S = (0,2-300) мкг/дм3, Θ = (0,5-130) мкг/дм3 массовая концентрация водорода (1-20000) мкг/дм3 S = (0,8-80) мкг/дм3, Θ = (1,0-120) мкг/дм3 массовая концентрация углекислого газа (0-15) г/дм3 So = 1,5 %, Θo = 2,5 % Анализаторы кислорода (0-100000) мкг/дм3, ∆ = ± [(2 + 0,01·С) – (2 + 0,03·С)] мкг/дм3 водорода (0-20000) мкг/дм3, ∆ = ± [(3 + 0,01·С) – (3 + 0,03·С)] мкг/дм3 углекислого газа (0-15) г/дм3, ∆ = ± [(0,02 + 0,05·С) – (0,02 + 0,1·С)] г/дм3 Анализаторы кислорода Титраторы кислородные (0-100000) мкг/дм3 ∆ = ± [(2 + 0,02·С) – (2 + 0,05·С)] мкг/дм3 Анализаторы водорода (0-20000) мкг/дм3 ∆ = ± [(3 + 0,02·С) – (3 + 0,05·С)] мкг/дм3 Анализаторы углекислого газа (0-15) г/дм3 ∆ = ± [(0,03 + 0,05·С) – (0,03 + 0,1·С)] г/дм3 Анализаторы кислорода Титраторы кислородные (0-100000) мкг/дм3 ∆ = ± [(4 + 0,03·С) – (4 + 0,3·С)] мкг/дм3 Анализаторы водорода (0-20000) мкг/дм3 ∆ = ± [(6 + 0,03·С) – (6 + 0,3·С)] мкг/дм3 Анализаторы углекислого газа (0-15) г/дм3 ∆ = ± [(0,04 + 0,1·С) – (0,04 + 0,5·С)] г/дм3 Непосредственное сличение Сличение при помощи компаратора Поверочные установки кислорода (0-100000) мкг/дм3, ∆ = ± [(2 + 0,01·С) – (2 + 0,03·С)] мкг/дм3 водорода (0-20000) мкг/дм3, ∆ = ± [(3 + 0,01·С) – (3 + 0,03·С)] мкг/дм3 углекислого газа (0-15) г/дм3, ∆ = ± [(0,02 + 0,05·С) – (0,02 + 0,1·С)] г/дм3 Непосредственное сличение
