Утверждающий документ

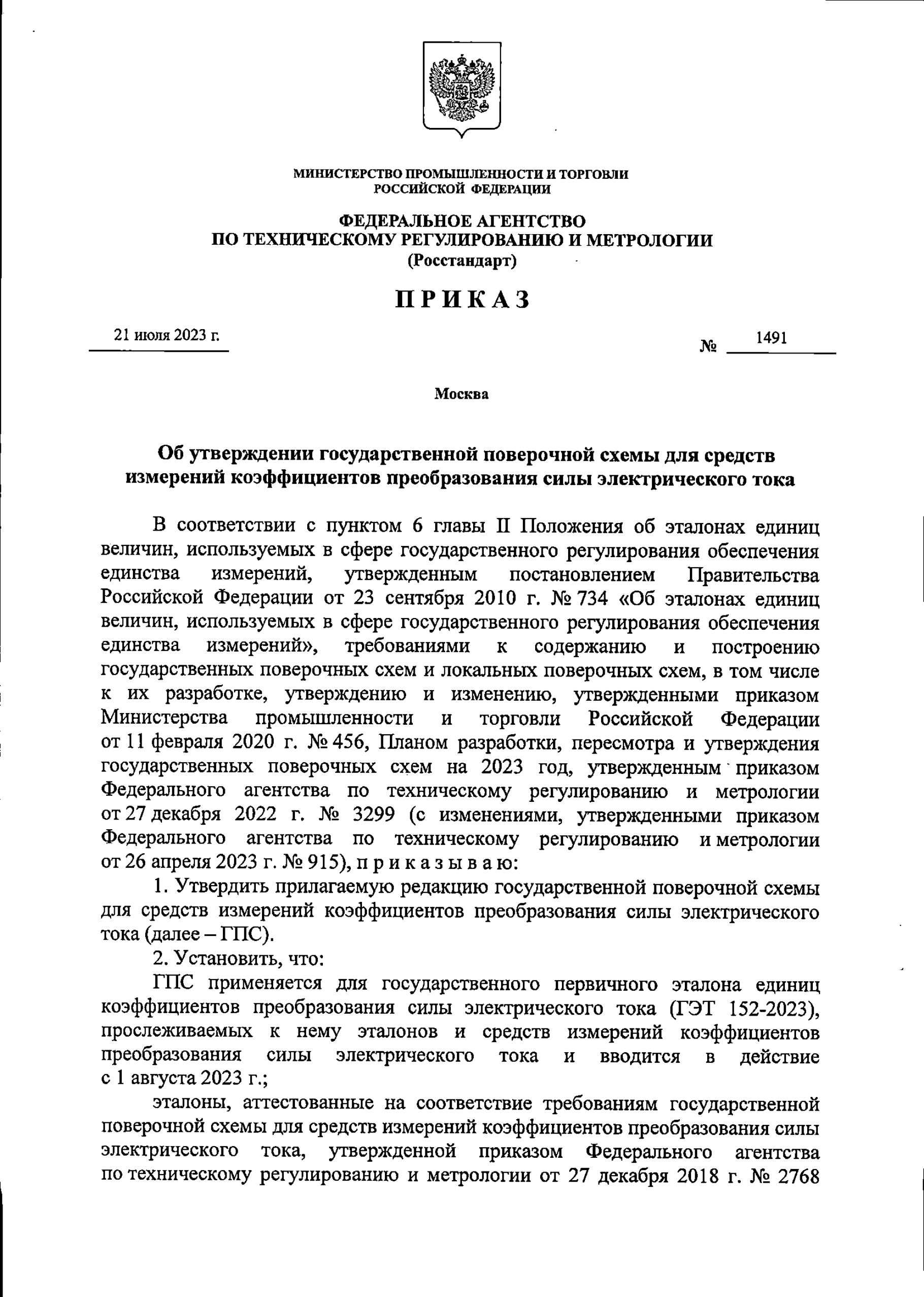

Приказ Росстандарта № 1491
21 июля 2023 г.
· 1 пунктов
УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «21» июля 2023 г. № 1491 ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КОЭФФИЦИЕНТОВ ПРЕОБР АЗОВАНИЯ СИЛЫ ЭЛЕКТРИЧЕСКОГО ТОКА 1. Область применения 1.1. Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока (далее – ГПС) распространяется на измерительные преобразователи электрического тока с аналоговым и цифровым выходом и устанавливает назначение государственного первичного эталона единиц коэффициентов преоб разования силы электрического тока (безразмерная единица – А/А, размерная единица – В/А) и угла фазового сдвига тока (радиан), комплекс основных средств измерений, входящих в его состав, основные метрологические характеристик и государственного первичного эталона и порядок передачи еди ниц коэффициентов преобразования силы электрического тока и угла фазового сдвига тока от государственного первичного эталона при помощи рабочи х эталонов средствам измерений с указанием погрешности и основных методов передачи единиц. 1.2. По приказу Федерального агентства по техническому регулированию и метрологии от 21 марта 2023 г. № 608 «Об утверждении Государственного первичного эталона единиц коэффициентов преобразования силы электрического тока» Государственный первичный эталон зарегистрирован под номером ГЭТ 152-2023 (далее – ГЭТ 152-2023). Согласно паспорту, в состав ГЭТ 152-2023 входят: эталонная установка синусоидального тока промышленной частоты; эталонная установка синусоидального тока в диапазоне частот от 40 до 2500 Гц; эталонная установка большого постоянного тока до 1000 А; эталонная установка большого постоянного тока до 10000 А. 1.3. В соответствии с составом ГЭТ 152-2023 ГПС состоит из двух частей: Часть 1. Государственная поверочная схема для средств измерений коэффициента и угла фазового сдвига масштабного преобразования синусоидального тока (Приложение А); Часть 2. Государственная поверочная схема для средств измерений коэффициентов преобразования силы постоянного электрического тока (Приложение Б). 2. Нормативные ссылки В настоящей ГПС использованы ссылки на следующие документы1: Приказ Федерального агентства по техническому регулированию и метрологии от 21 марта 2023 г. № 608 «Об утверждении Государственного первичного эталона единиц коэффициентов преобразования силы электрического тока»; 1 Примечание - При пользовании настоящими документами необходимо проверять их актуальность в Федеральном информационном фонде по обеспечению единства измерений. Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Госуда рственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока» (далее – Приложение № 3456); Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Государственная поверочная схема для средств измерений силы переменного электрического тока от 1·10 -8 до 100 А в диапазоне частот от 1·10 -1 до 1·10 6 Гц» (далее – Приложение № 668); Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Государ ственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы» (далее – Приложение № 3457); ГОСТ 7746-2015. Межгосударственный стандарт. Трансформаторы тока. Общие технические условия (далее – ГОСТ 7746-2015); ГОСТ 23624-2001. Межгосударственный стандарт. Трансформаторы тока измерительные лабораторные. Общие технические условия (далее – ГОСТ 23624-2001). 3. Термины и определения В настоящей ГПС применяют следующие термины с соответствующими определениями: Термин Определение Преобразователь тока измерительный – измерительное устройство для преобразования электрического тока в сигнал переменного или постоянного тока или напряжения, либо в цифровой сигнал; Трансформатор тока измерительный – измерительный преобразователь тока электромагнитного типа для масштабного преобразования переменного электрического тока2; Шунт – резистивный четырехзажимный измерительный преобразователь электрического тока, для которого нормированы номинальный ток и соответствующее ему падение напряжения на потенциальных зажимах3; 2 Примечание – масштабное преобразование дает на выходе измерительного преобразователя величину того же рода, что и на его входе. 3 Примечание – коэффициент преобразования шунта численно равен его электрическому сопротивлению (импедансу), что позволяет в обоснованных случаях Термин Определение Коэффициент преобразования – отношение величины, характеризующей выходной сигнал измерительного преобразователя, к величине на его входе4; Коэффициент масштабного преобразования синусоидального тока (МПСТ) – векторная величина, модуль которой – безразмерная величина, выражаемая указанием номинальных значений силы первичного и вторичного токов (собственно «коэффициент», в А/А), а номинальный угол фазового сдвига тока равен нулю; Токовая погрешность измерительного трансформатора тока (∆of) – относительная разность между коэффициентом МПСТ и номинальным значением этого коэффициента (за опорное значение принимают коэффициент МПСТ эталонного трансформатора); Угловая погрешность измерительного преобразователя тока (∆δ) – фазовый сдвиг вторичного тока (напряжения) относительно первичного тока (за опорное значение принимают фазу вторичного тока (напряжения) эталонного преобразователя); Промышленная частота – номинальное значение частоты напряжения электропитания в электрической сети, равное 50 (60) Гц; Прибор сравнения – компаратор, предназначенный для сличения измерительных трансформаторов тока. 4. Перечень обозначений и сокращений В настоящей ГПС применяют следующие сокращения и обозначения: Сокращение Обозначение МПСТ – масштабное преобразование синусоидального тока НСП – неисключенная систематическая погрешность СКО – среднее квадратическое отклонение применять его в качестве меры электрического сопротивления (метрологическая дуальн ость преобразователей). Коэффициент преобразования шунта может быть нормирован в омах (Ом). 4 Примечание – допускается использовать обратное отношение (связано с удобством или традицией) 5. Часть 1. Государственная поверочная схема для средств измерений коэффициента и угла фазового сдвига масштабного преобразования синусоидального тока 5.1. Государственный первичный эталон. Эталонная установка синусоидального тока промышленной частоты и эталонная установка синусоидального тока в диапазоне частот от 40 до 2500 Гц 5.1.1. Государственный первичный эталон, в части эталонных установок синусоидального тока, предназначен: а) для воспроизведения и хранения единиц коэффициента и угла фазового сдвига МПСТ в диапазоне частот от 40 до 2500 Гц измерительных преобразователей; б) для передачи единиц коэффициента и угла фазового сдвига МПСТ непосредственно или при помощи рабочих эталонов средствам измерений с целью обеспечения единства измерений в стране. 5.1.2. Эталонная установка синусоидального тока промышленной частоты состоит из комплекса следующих технических средств: а) набор магнитных компараторов тока; б) измерительная установка (приборы сравнения); в) вспомогательное оборудование (источники синусоидального тока); г) эталоны сравнения. 5.1.2.1. Диапазон номинальных значений коэффициента МПСТ, в котором воспроизводится единица, составляет (от 0,1 до 50000). Номинальное значение угла фазового сдвига МПСТ, при котором воспроизводится единица, составляет 0 рад. Диапазон номинальных значений первичного тока эталонной установки составляет от 0,5 до 5·104 А. Номинальные значения вторичного тока составляют 1 и 5 А. Номинальное значение частоты 50 Гц. 5.1.2.2. Государственный первичный эталон, в части эталонной установки синусоидального тока промышленной частоты, обеспечивает воспроизведение: 5.1.2.2.1. Единицы коэффициента МПСТ со следующими метрологическими характеристиками: среднее квадратическое отклонение результата измерений, S0f, при 10 независимых измерениях (0,5 –1)·10-6; НСП (Р = 0,95), Θ0f (5–15)·10-6; стандартная неопределенность: оцененная по типу А, uA(0f) (0,5 –1)·10-6; оцененная по типу В, uВ(0f) (1,8–6,9)·10-6; нестабильность за год, ν0f (1–2)·10-6. 5.1.2.2.2. Единицы угла фазового сдвига МПСТ со следующими метрологическими характеристиками: среднее квадратическое отклонение результата измерений, Sδ, при 10 независимых измерениях (0,5 –1)·10-6 рад; (0,5 - 5∙104) А 1; 5 А НСП (Р = 0,95), Θδ (5–15)·10-6 рад; стандартная неопределенность: оцененная по типу А типа А, uA(δ) (0,5 –1)·10-6 рад; оцененная по типу В, uВ(δ) (1,8 –6,9)·10-6 рад; нестабильность за год, νδ (1–2)·10-6 рад. 5.1.3. Эталонная установка синусоидального тока в диапазоне частот от 40 до 2500 Гц состоит из комплекса следующих технических средств: компаратор тока; измерительная установка (приборы сравнения); вспомогательное оборудование (источники синусоидального тока, усилитель мощности, генератор); эталон сравнения. 5.1.3.1. Диапазон номинальных значений коэффициента МПСТ, в котором воспроизводится единица, составляет (от 0,2 до 200). Номинальное значение угла фазового сдвига МПСТ, при котором воспроизводится единица, составляет 0 рад. Диапазон номинальных значений первичного тока эталонной установки составляет от 1 до 1000 А. Номинальные значения вторичного тока составляют 5 А. Диапазон номинальных значений частоты от 40 до 2500 Гц. 5.1.3.2. Государственный первичный эталон, в части эталонной установки синусоидального тока в диапазоне частот от 40 до 2500 Гц, обеспечивает воспроизведение: 5.1.3.2.1. Единицы коэффициента МПСТ со следующими метрологическими характеристиками: среднее квадратическое отклонение результата измерений, S0f, при 10 независимых измерениях (1–3)·10-5; НСП (Р = 0,95), Θ0f (1,2 –4)·10-5; стандартная неопределенность: оцененная по типу А, uA(0f) (1–3)·10-5; оцененная по типу В, uВ(0f) (0,7–2)·10-5; нестабильность за год, ν0f (1–2)·10-5. 5.1.3.2.2. Единицы угла фазового сдвига МПСТ со следующими метрологическими характеристиками: среднее квадратическое отклонение результата измерений, Sδ, при 10 независимых измерениях (1–3)·10-5 рад; НСП (Р = 0,95), Θδ (1,2 –4)·10-5 рад; стандартная неопределенность: оцененная по типу А типа А, uA(δ) (1–3)·10-5 рад; оцененная по типу В, uВ(δ) (0,7 –2)·10-5 рад; нестабильность за год, νδ (1–2)·10-5 рад. 5.1.4. Передача единиц коэффициента и угла фазового сдвига МПСТ от государственного первичного эталона вторичным, рабочим эталонам и средствам измерений осуществляется сличением при помощи компаратора, (1 - 1∙103) А 5 А в качестве которого применяется прибор сравнения, входящий в состав государственного первичного эталона. 5.2. Эталоны сравнения 5.2.1. В качестве эталона сравнения из состава эталонной установки синусоидального тока промышленной частоты применяют набор трансформаторов тока и каскадов из них с диапазоном номинальн ых значений первичного тока от 0,5 до 5·104 А и номинальными значениями вторичного тока 1 и 5 А. 5.2.1.1. Значения СКО результатов сличения S Σ0f (по коэффициенту МПСТ) и S Σδ (по углу фазового сдвига МПСТ) эталона сравнения с государственным первичным эталоном составляют (0,5–2)·10 -6 и (0,5–2)·10-6 рад. 5.2.1.2. Нестабильность эталона сравнения, ν 0f (по коэффициенту МПСТ) и ν δ (по углу фазового сдвига МПСТ) за год составляют (2–3)·10 -6 и (2–3)·10-6 рад. 5.2.2. В качестве эталона сравнения из состава эталонной установки синусоидального тока в диапазоне частот от 40 до 2500 Гц применяют трансформатор тока с диапазоном номинальных значений первичного тока от 5 до 1·103 А и номинальным значением вторичного тока 5 А. 5.2.2.1. Значения СКО результатов сличения S Σ0f (по коэффициенту МПСТ) и S Σδ (по углу фазового сдвига МПСТ) эталона сравнения с государственным первичным эталоном составляют (2–6)·10-5 и (2–6)·10-5 рад. 5.2.2.2. Нестабильность эталона сравнения, ν 0f (по коэффициенту МПСТ) и ν δ (по углу фазового сдвига МПСТ) за год составляют (2–4)·10 -5 и (2–4)·10-5 рад. 5.2.3. Эталон сравнения применяют для передачи единиц коэффициента и угла фазового сдвига МПСТ от государственного первичного эталона при проведении международных сличений. 5.2.4. Значения СКО результатов сличения, SεΣ0f (по коэффициенту МПСТ) и S εΣδ (по углу фазового сдвига МПСТ), при передаче единиц, обусловленные влиянием погрешностей метода и средств измерений, составляют (0,5–2)·10 -6 и (0,5–2)·10-6 рад. 5.3. Вторичные эталоны 5.3.1. В качестве вторичного эталона используют масштабные преобразователи тока (каскады из них) с диапазоном номинальных значен ий первичного тока от 0,5 до 5·104 А и номинальными значениями вторичного тока 1 и 5 А. 5.3.2. Для масштабных преобразователей тока средние квадратические отклонения суммарной погрешности S Σ0f (по коэффициенту МПСТ) и S Σδ, (по углу фазового сдвига МПСТ) составляют соответственно (5–30)·10 -6 и (5–30)·10-6 рад. Нестабильность вторичного эталона 5, ν 0f (по коэффициенту МПСТ) и ν δ (по углу фазового сдвига МПСТ) за год составляют (2–3)·10-6 и (2–3)·10-6 рад. 5.3.3. Масштабные преобразователи тока применяют для передачи единиц коэффициента и угла фазового сдвига МПСТ рабочим эталонам первого разряда и средствам измерений (классы точности 0,01 и 0,02 по ГОСТ 23624) сличением при помощи компаратора. 5.4. Эталоны, заимствованные из других государственных поверочных схем 5.4.1. В качестве эталонов, заимствованных из других государственных поверочных схем, применяют амперметры, мультиметры второго разряда
в соответствии с Приложением № 668, меры электрического сопротивления переменного тока первого, второго и третьего разрядов и измерит ельные и электронные шунты переменного тока, аттестованные в качестве вторичног о эталона, в соответствии с Приложением № 3456. 5.4.2. Амперметры, мультиметры второго разряда применяют совместно с рабочими эталонами МПСТ второго разряда для передачи единиц трансформаторам тока (каскадам из них), а также измерительным преобразователям переменного тока методом косвенных измерений. 5.4.3. Меры электрического сопротивления переменного тока первого, второго и третьего разрядов применяют для передачи единиц рабочим эталонам первого разряда методом сличения при помощи компаратора. 5.4.4. Измерительные и электронные шунты переменного тока, аттестованные в качестве вторичного эталона, применяют для передачи еди ниц рабочим эталонам первого и второго разрядов и измерительным и электронным шунтам переменного тока с пределами допускаемых относительных погрешностей ∆0 от 0,03 % до 1 % сличением при помощи компаратора. 5.5. Рабочие эталоны 5.5.1. Рабочие эталоны первого разряда 5.5.1.1. В качестве рабочих эталонов первого разряда применяют масштабные преобразователи тока (каскады из них) с диапазоном номинальных значений первичного тока от 0,5 до 5·10 4 А и номинальными значениями вторичного тока 1, 2 и 5 А промышленной частоты, масштабные преобразователи тока (каскады из них) с диапазоном номинальных значен ий первичного тока от 1 до 1·10 3 А и номинальными значениями вторичного тока 1, 2 и 5 А в диапазоне частот от 40 до 2500 Гц, а также измерительные и электронные шунты переменного тока с номинальными значениями сопротивления от 10 мОм до 1 кОм в диапазоне тока от 1·10 -3 до 3·10 2 А и диапазоне частот от 20 Гц до 100 кГц. 5.5.1.2. Пределы допускаемых относительной токовой Δ 0f и абсолютной угловой Δ δ погрешностей рабочих эталонов МПСТ первого разряда промышленной частоты составляют от 0,005 % до 0,08 % и от 0,05·10 -3 до 1,8·10-3 рад. 5 Примечание – Нестабильность определяется при коэффициентах трансформации 1/1 и 5/5 при минимальном номинальном значении ампер-витков, установленном в паспорте. Пределы допускаемых относительных погрешностей ∆ 0 измерительных и электронных шунтов переменного тока первого разряда составляют от 0,02 % до 0,1 %. Пределы допускаемых относительной токовой Δ 0f и абсолютной угловой Δδ погрешностей рабочих эталонов МПСТ первого разряда в диапазоне част от от 40 до 2500 Гц составляют от 0,01 %·до 0,08 % и от 0,05·10-3 до 1,8·10-3 рад. 5.5.1.3. Рабочие эталоны первого разряда применяют для передачи единиц коэффициента и угла фазового сдвига МПСТ рабочим эталонам второго разряда сличением при помощи компаратора, в качестве которого применяется приб ор сравнения. Рабочие эталоны первого разряда применяют для передачи единиц трансформаторам тока классов точности от 0,02 до 0,1 (ГОСТ 7746-2015, ГОСТ 23624-2001), измерительным преобразователям переменного тока с пределами допускаемых относительных токовых погрешностей Δ 0f от 0,1 % до 10 %, а также совместно с измерительными и электронными шунтами переменного тока первого разряда для передачи единиц измеритель ным и электронным шунтам переменного тока с пределами допускаемых относительных токовых погрешностей Δ 0f от 0,03 % до 1 % сличением при помощи компаратора. Рабочие эталоны первого разряда совместно с измерительными и электронными шунтами переменного тока первого разряда применяют для передачи единиц трансформаторам тока в диапазоне частот от 20 Гц до 10 кГц, измерительным преобразователям переменного тока в диапазоне частот от 20 Гц до 100 кГц и шунтам переменного тока частотой 50 (60) Гц (классы точности от 0,2 до 5) методом косвенных измерений. 5.5.1.4. Отношение суммы предела допускаемой погрешности рабочего эталона первого разряда и предела допускаемой погрешности прибора сравнения для каждого значения тока, при котором проводится передача единиц, к пределу допускаемой погрешности рабочих эталонов второго разряда или средств измерений должно быть не более 1/3. 5.5.2. Рабочие эталоны второго разряда 5.5.2.1. В качестве рабочих эталонов второго разряда применяют масштабные преобразователи тока (каскады из них) с диапазоном номинальных значений первичного тока от 0,5 до 5·10 4 А и номинальными значениями вторичного тока 1, 2 и 5 А промышленной частоты, масштабные преобразователи тока (каскады из них) с диапазоном номинальных значений первичного тока от 1 до 1·10 4 А и номинальными значениями вторичного тока 1, 2 и 5 А в диапазоне частот от 40 до 2500 Гц, измерительные преобразователи тока с диапазоном номинальных значений первичного тока от 1 до 3·10 5 А в диапазоне частот от 40 до 2500 Гц, а также измерительные и электронные шунты переменного тока с номинальными значениями сопротивления от 1 мОм до 1 кОм в диапазоне тока от 1·10 -3 до 3·10 2 А и диапазоне частот от 20 Гц до 100 кГц. 5.5.2.2. Пределы допускаемых относительной токовой Δ 0f и абсолютной угловой Δδ погрешностей рабочих эталонов МПСТ второго разряда составляют от 0,03 % до 0,8 % и от 4·10-4 до 1·10-2 рад. Пределы допускаемых относительных погрешностей ∆ 0 измерительных и электронных шунтов переменного тока второго разряда составляют от 0,1 % до 0,2 %. 5.5.2.3. Рабочие эталоны второго разряда применяют для передачи единиц коэффициента и угла фазового сдвига МПСТ трансформаторам тока классов точности от 0,01 до 10 (ГОСТ 7746 -2015, ГОСТ 23624 -2001) и измерительным преобразователям переменного тока с пределами допускаемых относительных токовых погрешностей Δ 0f от 0,1 % до 10 % сличением при помощи компаратора, в качестве которого применяется прибор сравнения и со вместно с амперметрами, мультиметрами второго разряда методом косвенных измерений для передачи единиц коэффициента и угла фазового с двига МПСТ трансформаторам тока классов точности от 3 до 10 по ГОСТ 7746-2015, а также измерительным преобразователям переменного тока (включая клещи электроизмерительные) с пределами допускаемых относительных токовых погрешностей Δ0f от 0,1 % до 10 %. Измерительные и электронные шунты переменного тока второго разряда применяют для передачи единиц измерительным и электронным шунтам переменного тока с пределами допускаемых относительных погрешностей ∆0 от 0,5 % до 1 % сличением при помощи компаратора. 5.5.2.4. Отношение суммы предела допускаемой погрешности рабочего эталона второго разряда и предела допускаемой погрешности прибора сравнения для каждого значения тока, при котором проводится переда ча единиц, к пределу допускаемой погрешности средств измерений должно быть не более 1/3. 5.6. Средства измерений 5.6.1. В качестве средств измерений синусоидального тока применяют: а) трансформаторы тока (каскады из них) с диапазоном номинальных значений первичного тока от 0,5 до 5·10 4 А и номинальными значениями вторичного тока 1, 2 и 5 А с номинальной частотой 50 (60) Г ц, а также трансформаторы тока с диапазоном номинальных значений первичного тока от 1 до 3·104 А для работы на частотах в диапазоне от 20 Гц до 10 кГц; б) шунты переменного тока промышленной частоты 50 (60) Гц в диапазоне номинальных значений тока от 1·10 -1 до 3·10 4 А с номинальными значениями сопротивления от 0,01 до 300 мОм; в) измерительные и электронные шунты переменного тока для частот от 20 Гц до 100 кГц в диапазоне тока от 1·10 -3 до 3·10 2 А с номинальными значениями сопротивления от 1 мОм до 1 кОм; г) измерительные преобразователи переменного тока (в том числе клещи электроизмерительные) в диапазоне тока от 1 до 3·10 5 А в диапазоне частот от 20 Гц до 100 кГц. 5.6.2. Классы точности средств измерений составляют от 0,01 до 10. 5.6.3. Пределы допускаемых относительных токовых Δ 0f погрешностей измерительных преобразователей переменного тока составляют от 0,1 % до 10 %. 5.6.4. Пределы допускаемых относительных погрешностей ∆0 измерительных и электронных шунтов переменного тока составляют от 0,03 % до 1 %.
6 Часть 2. Государственная поверочная схема для средств измерений коэффициентов преобразования силы постоянного электрического тока 6.1. Государственный первичный эталон. Эталонная установка большого постоянного тока до 1000 А и эталонная установка большого постоянного тока до 10000 А 6.1.1. Государственный первичный эталон, в части эталонных установок большого постоянного тока, предназначен: а) для воспроизведения и хранения единиц коэффициентов преобразования силы постоянного электрического тока; б) для передачи единиц коэффициентов преобразования силы постоянного электрического тока непосредственно или при помощи ра бочих эталонов средствам измерений с целью обеспечения единства измерений в стране. 6.1.2. Эталонная установка большого постоянного тока до 1000 А состоит из комплекса следующих технических средств: а) масштабный преобразователь постоянного тока; б) измерительная установка (компаратор -калибратор, мультиметр, набор мер сопротивления); в) вспомогательное оборудование (источник постоянного тока); г) эталоны сравнения. 6.1.2.1. Диапазон номинальных значений коэффициента масштабного преобразования постоянного тока, в котором воспроизводится единица, составляет (от 300 до 1000). Диапазон номинальных значений силы постоянного электрического тока, в котором воспроизводится единица, составляет от 300 до 1000 А. 6.1.2.2. Государственный первичный эталон, в части эталонной установки большого постоянного тока до 1000 А, обеспечивает воспроизведение еди ницы коэффициента преобразования постоянного электрического тока со следующими метрологическими характеристиками: cреднее квадратическое отклонение результата измерений, S0, при 10 независимых измерениях (0,3 –3)∙10-5; НСП (Р = 0,95), Θ0 (1–5)∙10-5; стандартная неопределенность: оцененная по типу А, uA (0,3 –3)∙10-5; оцененная по типу В, uВ (0,7 –1,5)∙10-5; нестабильность за год, ν (1–5)∙10-5. (3∙102 - 1∙103) А 1 А 6.1.3. Эталонная установка большого постоянного тока до 10000 А состоит из комплекса следующих технических средств: масштабный преобразователь постоянного тока; измерительная установка (компаратор-калибратор, мультиметр, мера сопротивления); вспомогательное оборудование (источник постоянного тока); эталоны сравнения. 6.1.3.1. Диапазон номинальных значений коэффициента масштабного преобразования постоянного тока, в котором воспроизводится единица, составляет (от 200 до 2000). Диапазон номинальных значений силы постоянного электрического тока, в котором воспроизводится единица, составляет от 1000 до 10000 А. 6.1.3.2. Государственный первичный эталон, в части эталонной установки большого постоянного тока до 10000 А, обеспечивает воспроизведение единицы коэффициента преобразования постоянного электрического тока со следующими метрологическими характеристиками: cреднее квадратическое отклонение результата измерений, S0, при 10 независимых измерениях (3–10)∙10-5; НСП (Р = 0,95), Θ0 (3–30)∙10-5; стандартная неопределенность: оцененная по типу А, uA (3–10)∙10-5; оцененная по типу В, uВ (1,7 –17)∙10-5; нестабильность за год, ν (5–10)∙10-5. 6.2. Эталоны сравнения 6.2.1. В качестве эталонов сравнения из состава эталонной установки большого постоянного тока до 1000 А применяют шунты с номинальными значениями тока 250 и 500 А. 6.2.1.1. Значения СКО SΣ0 результатов сличений эталона сравнения с государственным первичным эталоном составляют (0,3–5)·10−5. 6.2.1.2. Нестабильность эталонов сравнения за год, ν составляет (3–7)·10−5. 6.2.2. В качестве эталонов сравнения из состава эталонной установки большого постоянного тока до 10000 А применяют масштабный преобразователь постоянного тока, шунт и оптический преобразователь тока с номинальными значениями первичного тока 1·103 и 3·105 А. 6.2.2.1. Значения СКО SΣ0 результатов сличений эталона сравнения с государственным первичным эталоном составляют (5–20)·10−5. 6.2.2.2. Нестабильность эталонов сравнения за год, ν составляет (5–20)·10−5. 6.2.3. Эталон сравнения применяют для передачи единицы коэффициентов преобразования силы постоянного электрического тока от государственного первичного эталона при проведении междунаро дных сличений. (1∙103 - 1∙104) А 5 А 6.2.4. Значения СКО результатов сличений, S εΣ при передаче единицы, обусловленные влиянием погрешностей метода и средств измерений, составляют (0,5–5)·10-5. 6.3. Эталоны, заимствованные из других государственных поверочных схем 6.3.1. В качестве эталонов, заимствованных из других государственных поверочных схем, применяют вольтметры первого, второго или тр етьего разряда в соответствии с Приложением № 3457, меры электрического сопротивления постоянного тока первого, второго, третьего и четв ертого разрядов и измерительные и электронные шунты постоянного тока, аттестованные в качестве вторичного эталона, в соответствии с Приложением № 3456. 6.3.2. Эталонные вольтметры совместно с эталонными мерами электрического сопротивления применяют для передачи единиц измерительным и электронным шунтам постоянного тока второго разряда методом к освенных измерений. Эталонные вольтметры совместно с измерительными и электронными шунтами постоянного тока второго разряда применяют для передачи е диниц измерительным преобразователям тока и измерительным шунтам, а также совместно с преобразователями тока второго разряда для передачи е диниц преобразователям тока оптическим и измерительным преобразователям тока методом косвенных измерений. 6.3.3. Измерительные и электронные шунты постоянного тока, аттестованные в качестве вторичного эталона в соответствии с Приложением № 3456, применяют для передачи единицы рабочим эталонам первог о разряда и средствам измерений (пределы допускаемых относительных погрешностей ∆ 0 0,005 % и 0,1 %) сличением при помощи компаратора. 6.4. Рабочие эталоны 6.4.1. Рабочие эталоны первого разряда 6.4.1.1. В качестве рабочих эталонов первого разряда для средств измерений коэффициентов преобразования силы постоянного электрическог о тока применяют измерительные преобразователи тока в диапазоне номинального первичного тока от 1 до 1·10 4 А и измерительные и электронные шунты в диапазоне номинального тока от 1·10 -3 до 3·10 2 А с номинальными значениями сопротивления от 0,1 мОм до 10 Ом. 6.4.1.2. Пределы допускаемых относительных погрешностей ∆ 0 рабочих эталонов первого разряда составляют от 0,005 % до 0,05 %. 6.4.1.3. Рабочие эталоны первого разряда применяют для передачи единицы рабочим эталонам второго разряда методом сличения при помо щи компаратора. 6.4.1.4. Отношение суммы предела допускаемой погрешности рабочего эталона первого разряда и предела допускаемой погрешности компаратора д ля каждого значения тока, при котором проводится передача единицы, к пределу допускаемой погрешности рабочего эталона второго разряда должно бы ть не более 1/3. 6.4.2. Рабочие эталоны второго разряда 6.4.2.1. В качестве рабочих эталонов второго разряда для средств измерений коэффициентов преобразования силы постоянного электрическог о тока применяют: а) преобразователи постоянного тока, в том числе оптические; б) установки поверочные для шунтов постоянного тока; в) измерительные и электронные шунты постоянного тока. Диапазон номинальных значений тока рабочих эталонов второго разряда от 1·10-3 до 3·105 А. Диапазон коэффициентов преобразования от 5·10 −6 до 10 В/А (номинальных значений сопротивления шунтов от 5 мкОм до 10 Ом). Пределы допускаемых относительных погрешностей ∆0 рабочих эталонов второго разряда составляют от 0,02 % до 0,5 %. 6.4.2.2. Рабочие эталоны второго разряда применяют для передачи единиц коэффициентов преобразования силы постоянного электрического тока средствам измерений методом прямых измерений от поверочных установо к, методом сличения при помощи компаратора и методом косвенных измерений от измерительных и электронных шунтов постоянного тока, а также методо м косвенных измерений от преобразователей тока. 6.4.2.3. Отношение суммы предела допускаемой погрешности рабочего эталона и предела допускаемой погрешности компаратора для каждого значения тока, при котором проводится передача единицы, к пределу допускаемой погрешности средств измерений должно быть не более 1/3. 6.5. Средства измерений 6.5.1. В качестве средств измерений коэффициентов преобразования силы постоянного электрического тока применяют: а) измерительные преобразователи постоянного тока (в том числе оптические и клещи электроизмерительные) в диапазоне тока от 5·10 1 до 3·105 А; б) измерительные и электронные шунты постоянного тока с диапазоном номинальных значений тока от 1·10 -3 до 1,5·104 А с номинальными значениями сопротивления от 5 мкОм до 1 кОм. 6.5.2. Пределы допускаемых относительных погрешностей ∆ 0 средств измерений составляют от 0,005 % до 5 %. 6.5.3. Классы точности средств измерений составляют от 0,1 до 0,5. Приложение А (обязательное) Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока Часть 1. Государственная поверочная схема для средств измерений коэффициента и угла фазового сдвига масштабного преобразования синусоидального тока Государственный первичный эталон Вторичные эталоны Эталоны, заимствованные из других государственных поверочных схем Рабочие эталоны 1-го разряда 2-го разряда Средства измерений Cличение при помощи компаратора SεΣof = (0,5 - 2)∙10-6; SεΣδ = (0,5 - 2)∙10-6 рад Государственный первичный эталон единиц коэффициентов преобразования силы электрического тока Эталонная установка синусоидального тока промышленной частоты Эталонная установка синусоидального тока в диапазоне частот от 40 до 2500 Гц ; 0 рад Эталоны сравнения (1 - 1∙103) А; 0 рад Эталоны сравнения ; 0 рад 5 А (5 - 1∙103) А; 0 рад Sof = (0,5 - 1)∙10-6 S δ = (0,5 - 1)∙10-6 рад S of = (1 - 3)∙10-5 S δ = (1 - 3)∙10-5 рад 5 А Θof= (5 - 15)∙10-6 Θδ= (5 - 15)∙10-6 рад S Σof = (0,5 - 2)∙10-6 S Σδ = (0,5 - 2)∙10-6 рад Θof= (1,2 - 4)∙10-5 Θδ= (1,2 - 4)∙10-5 рад S Σof = (2 - 6)∙10-5 S Σδ = (2 - 6)∙10-5 рад uA(of)= (0,5 - 1)∙10-6 u A(δ)= (0,5 - 1)∙10-6 рад ν0f= (2 - 3)·10-6 νδ= (2 - 3)·10-6 рад u A(of)= (1 - 3)∙10-5 u A(δ)= (1 - 3)∙10-5 рад ν0f= (2 - 4)·10-5 νδ= (2 - 4)·10-5 рад uB(of)= (1,8 - 6,9)∙10-6 u B(δ)= (1,8 - 6,9)∙10-6 рад u B(of)= (0,7 - 2)∙10-5 u B(δ)= (0,7 - 2)∙10-5 рад ν0f=(1 - 2)·10-6 νδ= (1 - 2)·10-6 рад ν0f=(1 - 2)·10-5 νδ= (1 - 2)·10-5 рад (0,5 - 5∙104) А 1; 5 А (0,5 - 5∙104) А 1; 5 А Cличение при помощи компаратора Cличение при помощи компаратора Амперметры, мультиметры 2 разряда (1·10-6 - 1·102) А (1 - 1·105) Гц δ0 = (3·10-3 - 7·10-2) (Приложение к приказу от 17 марта 2022 г. № 668) Измерительные и электронные шунты переменного тока 1 мОм - 1∙кОм 20 Гц - 100 кГц (1·10-3 - 3·102) А Δ0= (0,03 - 1) % Cличение при помощи компаратора SεΣof = (0,5 - 2)∙10-6; SεΣδ = (0,5 - 2)∙10-6 рад Cличение при помощи компаратора Меры электрического сопротивления переменного тока 1, 2, 3 разрядов 1 мОм - 1 кОм, 20 Гц - 100 кГц δ0= (0,008 - 0,2) % (Приложение к приказу от 30 декабря 2019 г. № 3456) Масштабные преобразователи тока (каскады из них) 0,5 - 5∙104; 0 рад 1; 5 SΣof = (5 - 30)∙10-6; SΣδ = (5 - 30)∙10-6 рад ν0f=(2 - 3)·10-6; νδ= (2 - 3)·10-6 рад Измерительные и электронные шунты переменного тока, вторичный эталон 100 мОм - 1 кОм, (20 – 400) Гц (1·10-2 - 3·102) А, δ0 = (0,01 - 0,05) % (Приложение к приказу от 30 декабря 2019 г. № 3456) Cличение при помощи компаратора SεΣof = (0,5 - 2)∙10-5; SεΣδ = (1,5 - 6)∙10-5 рад Масштабные преобразователи тока (каскады из них) 0,5 - 5∙104; 0 рад 1; 2; 5 Δ0f = (0,005 - 0,08) %; Δδ = (0,05 - 1,8)∙10-3 рад Измерительные и электронные шунты переменного тока 10 мОм - 1∙кОм, 20 Гц- 100 кГц (1·10-3 - 3·102) А Δ0= (0,02 - 0,1) % Масштабные преобразователи тока (каскады из них) 1 - 1∙103; 0 рад, (40 - 2500) Гц 1; 2; 5 Δ0f = (0,01 - 0,08) %; Δδ = (0,05 - 1,8)∙10-3 рад Cличение при помощи компаратора Масштабные преобразователи тока (каскады из них) 0,5 - 5∙104; 0 рад 1; 2; 5 Δ0f = (0,03 - 0,8) %; Δδ = (0,04 - 1)∙10-2 рад Измерительные и электронные шунты переменного тока 1 мОм - 1∙кОм, 20 Гц - 100 кГц (1·10-3 - 3·102) А Δ0 = (0,1 - 0,2) % Масштабные преобразователи тока (каскады из них) 1 - 1∙104; 0 рад, (40 - 2500) Гц 1; 2; 5 Δ0f = (0,03 - 0,8) %; Δδ = (0,04 - 1)∙10-2 рад Измерительные преобразователи тока (1 - 3·105) А, (40 - 2500) Гц Δ0f = (0,03 - 0,8) %; Δδ = (0,04 - 1)∙10-2 рад Cличение при помощи компаратора Трансформаторы тока (каскады из них) 0,5 - 5∙104; 0 рад 1; 2; 5 КТ 0,02 - 0,1 Трансформаторы тока (каскады из них) 0,5 - 5∙104; 0 рад 1; 2; 5 КТ 3 - 10 Трансформаторы тока (каскады из них) 0,5 - 5∙104; 0 рад 1; 2; 5 КТ 0,01 – 0,02 Трансформаторы тока (каскады из них) 0,5 - 5∙104; 0 рад 1; 2; 5 КТ 0,1 - 10 Измерительные преобразователи переменного тока (1 - 3·105) А, 20 Гц- 100 кГц Δ0f = (0,1 - 10) % Трансформаторы тока (каскады из них) (1 - 3·104) А; 20 Гц - 10 кГц КТ 0,1 – 10 Шунты переменного тока (1·10-1 - 3·104) А, 50 (60) Гц (0,01 - 300) мОм КТ 0,2 - 5 Трансформаторы тока 1 - 1∙103, (40 - 2500) Гц 1; 2; 5 КТ 0,01 – 0,5 Cличение при помощи компаратора Метод косвенных измерений Cличение при помощи компаратора Cличение при помощи компаратора Метод косвенных измерений Метод косвенных измерений Метод косвенных измерений Cличение при помощи компаратора Измерительные и электронные шунты переменного тока 1 мОм - 1∙кОм 20 Гц - 100 кГц (1·10-3 - 3·102) А Δ0= (0,5 - 1) % Приложение Б (обязательное) Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока Часть 2. Государственная поверочная схема для средств измерений коэффициентов преобразования силы постоянного электрического тока Государственный первичный эталон Эталоны, заимствованные из других государственных поверочных схем Рабочие эталоны 1-го разряда 2-го разряда Средства измерений Измерительные и электронные шунты постоянного тока (1·10-3 - 3·102) А 0,1 мОм - 10 Ом Δ0 = (0,005 - 0,05) % Меры электрического сопротивления 1, 2, 3, 4 разрядов 0,1 мОм - 10 Ом δ0= (0,0002 - 1,5) % (Приложение к приказу от 30 декабря 2019 г. № 3456) Cличение при помощи компаратора SεΣ = (0,5 - 5)·10-5 Государственный первичный эталон единиц коэффициентов преобразования силы электрического тока Эталонная установка большого постоянного тока до 1000 А Эталонная установка большого постоянного тока до 10000 А (3·102 - 1·103) А Эталоны сравнения (1·103 - 1·104) А Эталоны сравнения 1 А 250, 500 А 5 А 1 ·103, 3·105 А S0 = (0,3 - 3)∙10-5 u A = (0,3 - 3)∙10-5 S Σ0 = (0,3 - 5)∙10-5 S 0 = (3 - 10)∙10-5 u A = (3 - 10)∙10-5 S Σ0 = (5 - 20)∙10-5 Θ0 = (1 - 5)∙10-5 u B = (0,7 - 1,5)∙10-5 ν = (3 - 7)·10-5 Θ0 = (3 - 30)∙10-5 u B = (1,7 - 17)∙10-5 ν = (5 - 20)·10-5 ν = (1 - 5)·10-5 ν = (5 - 10)·10-5 Cличение при помощи компаратора SεΣ = (0,5 - 5)·10-5 Вольтметры 1, 2, 3 разрядов Δ0 = (0,005 – 0,1)% (Приложение к приказу от 30 декабря 2019 г. № 3457) Измерительные и электронные шунты постоянного тока, вторичный эталон (1·10-2 - 3·102) А, 0,1 мОм - 10 Ом δ0 = (0,001 - 0,01) % (Приложение к приказу от 30 декабря 2019 г. № 3456) Cличение при помощи компаратора Метод косвенных измерений Cличение при помощи компаратора Измерительные преобразователи тока (1 - 1·104) А Δ0 = (0,01 - 0,05) % Измерительные и электронные шунты постоянного тока (1·10-3 - 1,5·104) А, 5 мкОм - 10 Ом Δ0= (0,07 - 0,5) % Cличение при помощи компаратора Преобразователи тока в т.ч. оптические (1 - 3·105) А Δ0 = (0,02 - 0,1) % Измерительные и электронные шунты (1·10-3 - 3·102) А 1 мОм – 1 кОм Δ0= (0,005 - 0,1) % Измерительные шунты (1·10-3 - 1,5·104) А 5 мкОм - 10 Ом КТ 0,1 – 0,5 Измерительные преобразователи тока (5·101 - 3·105) А Δ0 = (0,2 - 5) % Преобразователи тока оптические (5·101 - 3·105) А (0,05 - 0,3) В/(1·102 - 1·103) А Δ0 = (0,1 - 1) % Cличение при помощи компаратора Метод прямых измерений Метод косвенных измерений Метод косвенных измерений Cличение при помощи компаратора Установки поверочные (1 - 1·104) А Δ0 = (0,02 - 0,5) %
