Текст государственной поверочной схемы
Текстовая часть пока не подготовлена. Используйте официальный PDF и графические части.
Утверждающий документ

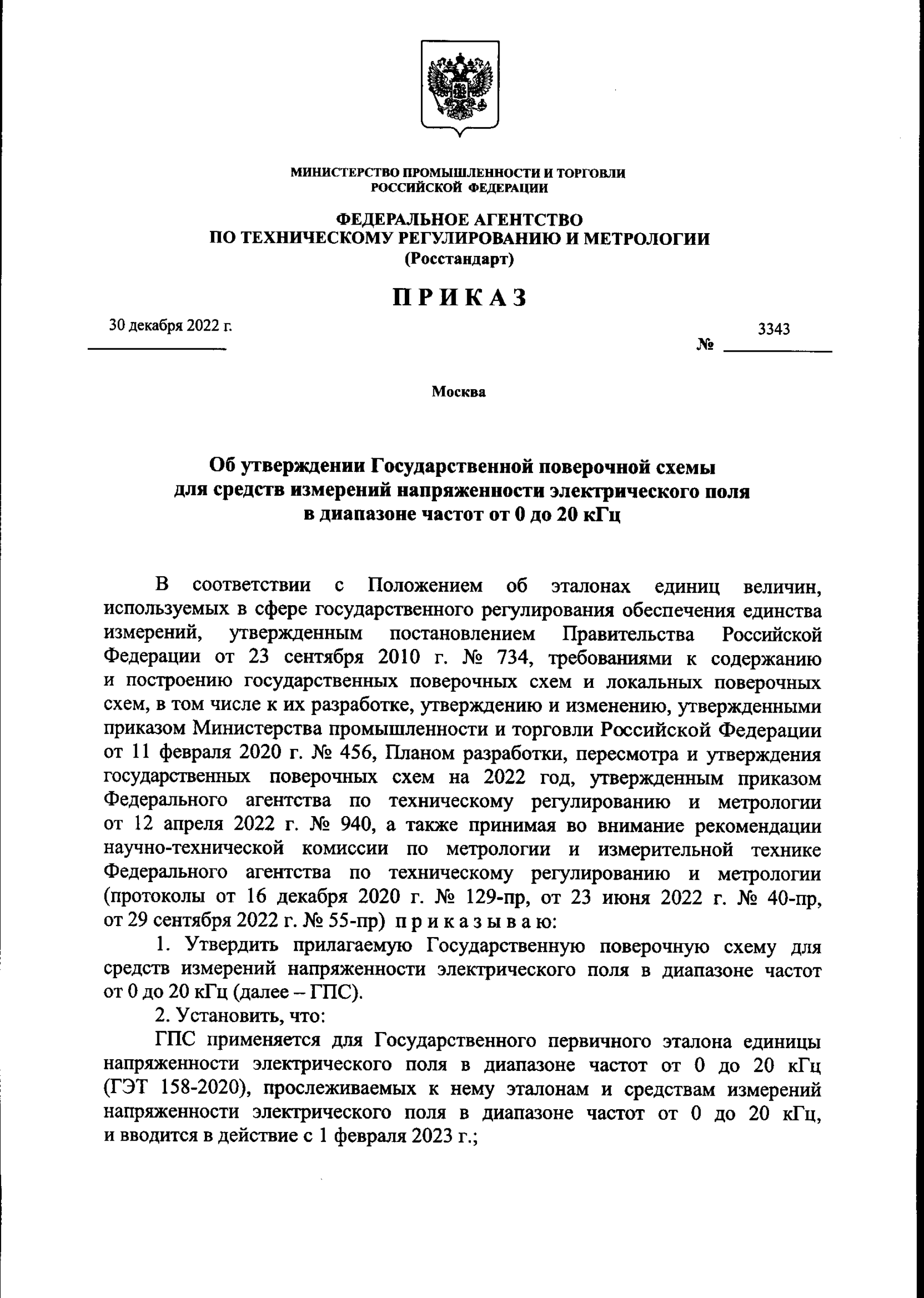

Приказ Росстандарта № 3343
30 декабря 2022 г.

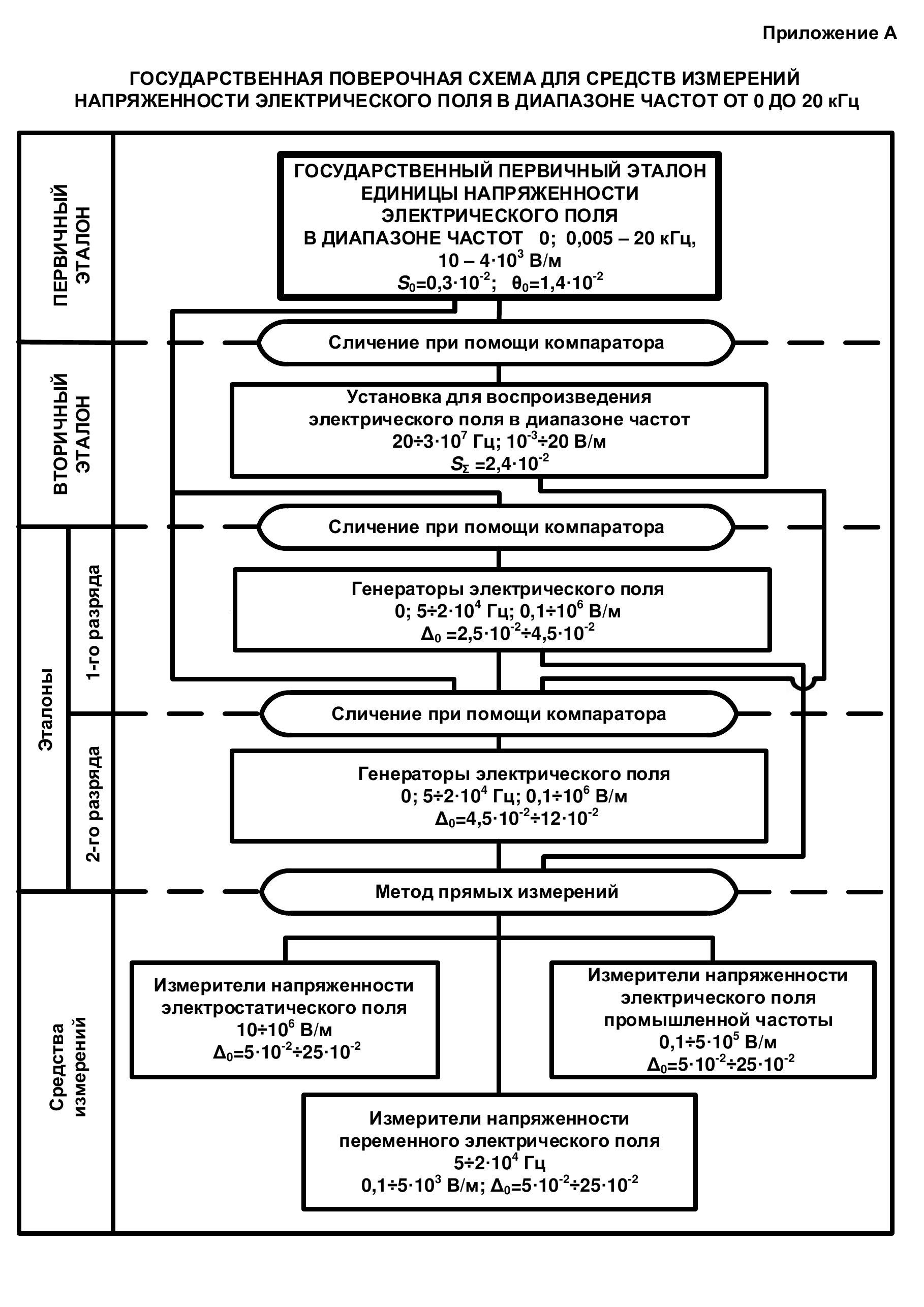

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «30» декабря 2022 г. № 3343 Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0 до 20 кГц 1. Область применения 1.1. Настоящая государственная поверочная схема распространяется на средства измерений напряженности электрического поля на частоте 0 Гц в пределах от 10 В/м до 10 6 В/м, в диапазоне частот от 5 Гц до 20 кГц в пределах от 10-3 В/м до 10 6 В/м и устанавливает порядок передачи единицы напряженности электрического поля – Вольта на метр (В/м) от государственного первичного эталона с помощью вторичного и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки. 1.2. Графическая часть государственной поверочной схемы для средств измерений напряженности электрического поля в диапазоне частот от 0 Гц до 20 кГц представлена в приложении А. 2. Государственный первичный эталон 2.1. Государственный первичный эталон единицы напряженности электрического поля в диапазоне частот от 0 до 20 кГц ГЭТ 158 -2020 применяют для воспроизведения, хранения и передачи единицы напряженности постоянного и переменного электрического поля В/м с гармонич еской зависимостью от времени в диапазоне частот от 0,005 до 20 кГц. Единицу напряженности электрического поля воспроизводят в экранированном конденсаторе методом образцового поля. Единицу напряженности электрического поля вторичному эталону, рабочим эталонам 1-го и 2-го разрядов передают методом сличения с помощью компаратора. Среднее квадратическое отклонение показаний компаратора не более 0,3·10-2. 2.2. Государственный первичный эталон в ключает в себя следующие основные технические средства: генератор электрического поля ГЭП 0-20, создающий эталонное линейнополяризованное электрическое поле с расчетными значениями модуля напряженности, в состав которого входят преобразователь напряженности электрического поля - конденсатор плоский экранированный КПЭ1 с дополнительными электродами и источники постоянных и переменных напряжений; компаратор напряженности электрического поля КЭП 0 -20, состоящий из измерителей модуля напряженности электрического поля и предназначенный для передачи единицы нижестоящим по поверочной схеме эталонам. 2.3. Диапазон воспроизводимых эталоном значений модуля напряженности постоянного (электростатического) поля и среднеквадратических значений модуля напряженности переменного гармонического электрического поля находится в пределах от 1·10 1 до 4·103В/м. 2.4. Диапазон воспроизводимых эталоном значений модуля напряженности постоянного (электростатического) поля и среднеквадратических значений модуля напряженности переменного гармонического электрического поля находится в пределах от 1·10 1 до 4·10 3 В/м. 2.5. Государственный первичный эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений S0, не превышающим 0,3·10 -2 при n = 5. Границы о тносительной неисключенной систематической погрешности Θ0 не превыша ют 1,4·10-2 при Р = 0,99. Нестабильность эталона менее 0,1 %. 2.6. Неопределенности воспроизведения единицы не превышают: стандартная по типу А - 0,3·10-2, стандартная по типу В - 0,6·10-2, суммарная стандартная - 0,7·10-2, расширенная - 1,4·10-2 при коэффициенте охвата К = 2. 3. Вторичный эталон 3.1. В качестве вторичного эталона применяют установку для воспроизведения электрического поля в диапазоне частот от 2·10 1 до 3·10 7 Гц с диапазоном воспроизводимых значений от 10-3 до 20 В/м. 3.2. Суммарная погрешность SΣ вторичного эталона должна быть не более 2,5·10-2. 3.3. Вторичный эталон применяют для поверки эталонов 2 -го разряда методом сличения с помощью компаратора. Среднее квадратическое отклонение показаний компаратора не более 0,5 ·10-2. 3.4. Соотношение границ суммарной погрешности вторичного эталона и пределов допускаемых относительных погрешностей рабочих эталонов 2-го разряда при проведении поверки не должно превышать 1/2. 4. Рабочие эталоны первого разряда 4.1. В качестве рабочих эталонов 1 -го разряда применяют генераторы электрического поля эталонные, в т ом числе калибраторы напряженности электрического поля в диапазоне напряженностей 0, 1 – 106 В/м на частотах 0 Гц, от 5 Гц до 2·10 4 Гц, воспроизводящие однородное линейно поляризованное электрическое поле. 4.2. Рабочие эталоны 1 -го разряда применяют для поверки рабочих эталонов 2 -го разряда методом сличения с помощью компаратора и средств измерений напряженности электрического поля методом прямых измерений. Среднее квадратическое отклонение показаний компаратора не более 1·10-2. 4.3. Пределы допускаемой относительной погрешности рабочих эталонов 1-го разряда Δ0 составляют от 2,5·10-2 до 4,5·10-2. 4.4. Соотношение пределов допускаемых относительных погрешностей рабочих эталонов 1 -го и 2 -го разрядов при проведении поверки не должно превышать 1/2. 5. Рабочие эталоны второго разряда 5.1. В качестве рабочих эталонов 2 -го разряда применяют генераторы электрического поля эталонные, в том числе установки для воспроизведения электрического поля поверочные и калибраторы напряженности электрического поля в диапазоне напряженностей от 0,1 до 106 В/м на частотах 0 Гц, от 5 Гц до 2·10 4 Гц, воспроизводящие однородное линейно поляризованное электрическое поле. 5.2. Рабочие эталоны 2 -го разряда применяют для поверки средств измерений модуля напряженности электрического поля методом прямых измерений. 5.3. Пределы допускаемой относительной погрешности рабочих эталонов 2-го разряда Δ0 составляют от 4,5·10-2 до 12·10-2. 5.4. Соотношение пределов допускаемых относительных погрешностей рабочих эталонов 2 -го разряда и средств измерений при проведении поверки не должно превышать 1/2. 6. Средства измерений 6.1. В качестве средств измерений применяются измерительные преобразователи и измерители модуля напряженности переменного электрического поля на частотах от 5 до 2·10 4 Гц в диапазоне от 0,1 до 5·103 В/м, измерительные преобразователи и измерители модуля напряженности электрического поля промышленной частоты в диапазоне от 0,1 до 5·105 В/м, измерительные преобразователи и измерители модуля напряженности электростатического поля в диапазоне от 10 до 106 В/м. 6.2. Пределы допускаемой относительной погрешности Δ0 средств измерений составляют от 5·10-2 до 25·10-2.
