Об утверждении Государственной поверочной схемы для средств измерений импульсного давления в диапазоне от 1 до 1200 МПа, ГЭТ 43-2022 (ФГУП "ВНИИФТРИ")

Общие сведения

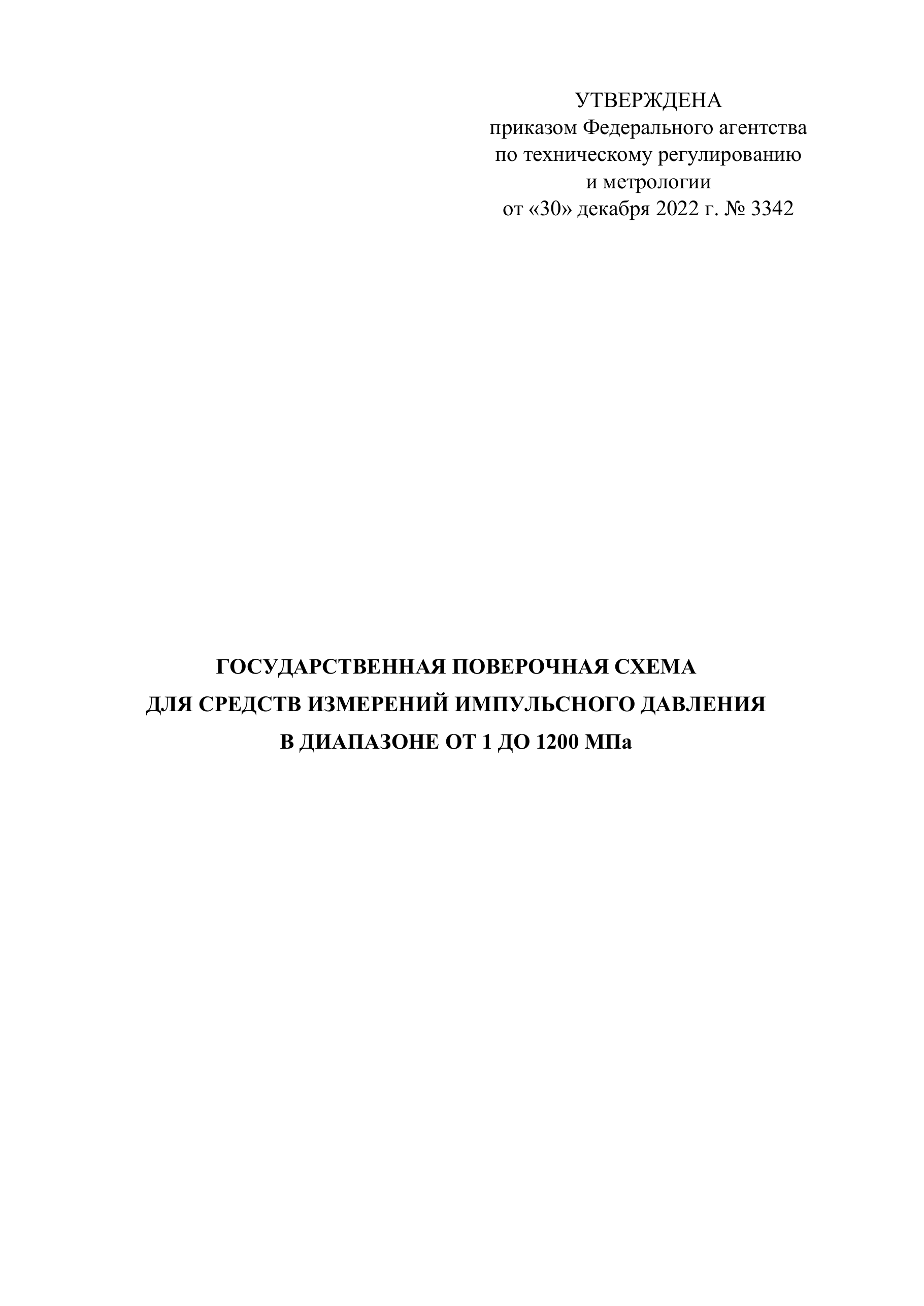

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «30» декабря 2022 г. № 3342 ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ИМПУЛЬСНОГО ДАВЛЕНИЯ В ДИАПАЗОНЕ ОТ 1 ДО 1200 МПа

1. Область применения

1.1.Настоящая государственная поверочная схема для средств измерений импульсного давления (далее – ГПС) распространяется на средства измерений импульсного давления в диапазоне измерений от 1106 до 1,2109 Па при дл ительности импульса от 310-6 до 5 10-1 с и устанавливае т порядок передачи единицы импульсного давления от государственного первичного эталона при помощи рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

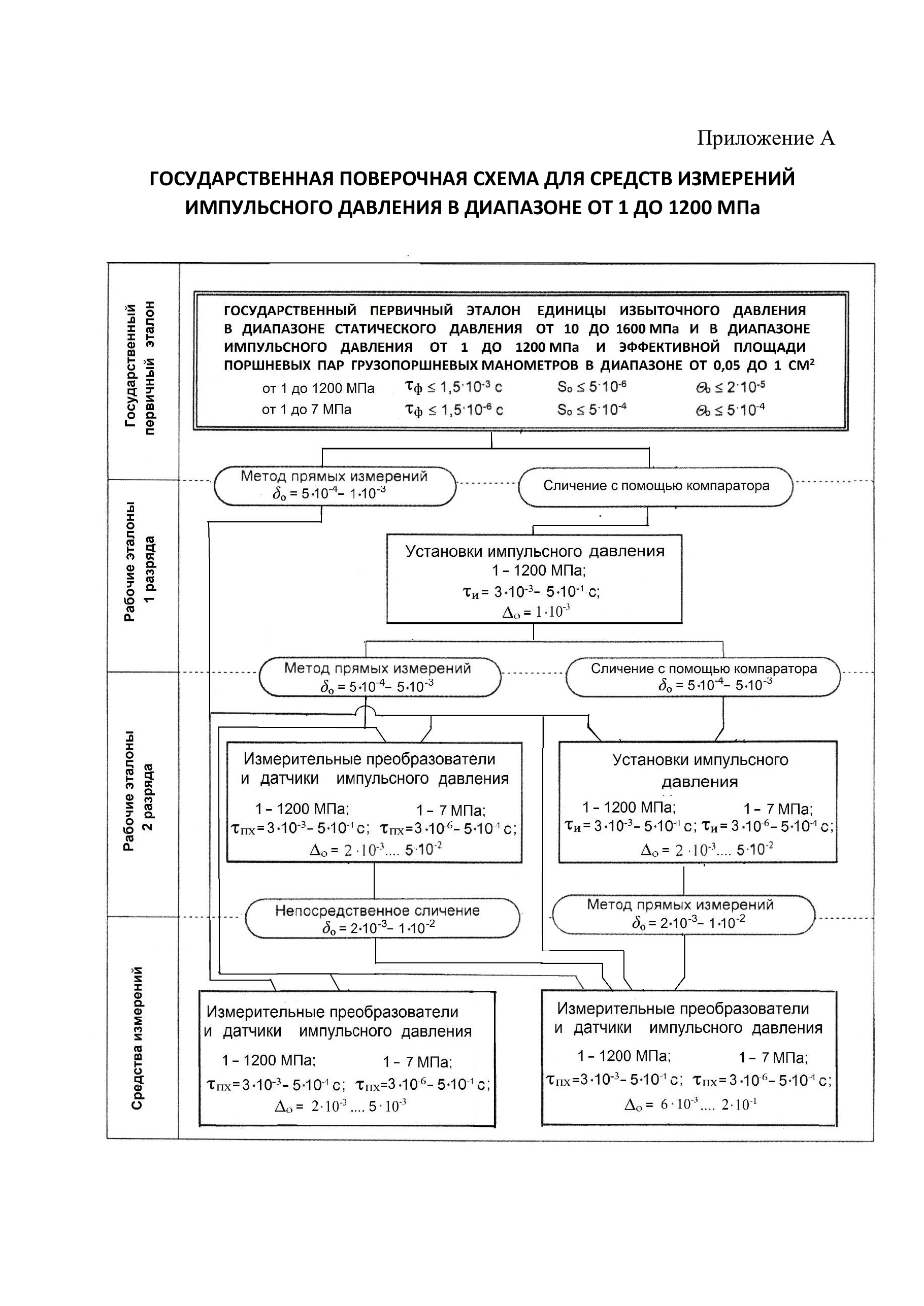

1.2.Графическая часть ГПС представлена в Приложении А.

2. Обозначения

2.1.So – среднее квадратическое отклонение результата измерений; o – неисключенная систематическая погрешность; Uо – расширенная неопределенность измерений; ф – длительность фронта импульса давления, как при увеличении, так и уменьшении давления; и – длительность импульса давления; пх – время нарастания переходной характеристики СИ импульсного давления; o – пределы допускаемой относительной погрешности; о – пределы допускаемой относительной погрешности методов передачи единицы импульсного давления.

3. Государственный первичный эталон

3.1.Государственный первичный эталон единицы избыточного давления в диапазоне статического давления от 10 до 1600 МПа и в диапазоне импульсного давления от 1 до 1200 МПа и эффективной площади поршневых пар грузопоршневых манометров в диапазоне от 0,05 до 1 см 2, ГЭТ 43-2022 (далее – ГПЭ) предназначен для воспроиз ведения и хранения единицы давления для области избыточного импульсного давления в диапазоне от 1106 до 1,2109 Па и передачи единицы импульсного давления при помощи рабочих эталонов средствам измерений с целью обеспечения единства измерений в стране.

3.2.В основу измерений импульсного давления в диапазоне от 1106 до 1,2109 Па, выполняемых в Российской Федерации, должна быть положена единица, воспроизводимая указанным ГПЭ. В диапазоне от 1106 до 2,5107 Па для средств измерений импульсного давления допускается применение Государственной поверочной схемы для средств измерений переменного давления в диапазоне от 1102 до 2,5107 Па для частот от 510-1 до 1104 Гц и длительностей от 1 10-5 до 10 с при постоянном давлении до 5106 Па (ГОСТ 8.801-2012).

3.3.В состав ГПЭ входят следующие технические средства: измерительные поршневые системы (меры эффективной площади) с номинальным и значениями эффективной площад и 28, 10, 3, 1, 0,5, 0,2 и 0,05 см2; измерительные мультипликаторы давления для воспроизведения давления до 1200 МПа и 1600 МПа; набор гирь класса точности Е2 с номинальными значениями от 1 мг до 5 кг; набор специальных грузов с номинальными значениями от 0,05 до 5 кг; аппаратура для создания избыточного давления в диапазоне статического давления от 10 до 1600 МПа, в диапазоне импульсного давления в жидкой среде от 1 до 1200 МПа, в диапазоне импульсного давления в газовой среде от 1 до 7 МПа и передачи размера единицы давления и эффективной площади; система автоматического сбора и обработки результатов измерений.

3.4.Диапазон значений импульсного давления, воспроизводимых ГПЭ: от 1106 до 1,2109 Па в жидкой среде, длительность фронта импульса не более 1,510-3 с; от 1 106 до 7 106 Па в газовой среде, длительность фронта импульса не более 1,510-6 с.

3.5.ГПЭ обеспечивает воспроизведение: единицы давления с средним квадратическим отклонением результата измерений, не превышающим 1 10-6 при неисключенной систематической погрешности, не превышающей 1,5 10-5 в диапазоне измерений от 10 до 250 МПа. Расширенная неопределенность измерений, при доверительной вероятности 0,95, не превышает 1,2·10-5. единицы давления с средним квадратическим отк лонением результата измерений, не превышающим 5 10-6 при неисключенной систематической погрешности, не превышающей 2 10-5 в диапазоне измерений от 250 до 1600 МПа. Расширенная неопределенность измерений, при доверительной вероятности 0,95, не превышает 2·10-5. единицы импульсного давления в жидкой среде с средним квадратическим отклонением результата измерений, не превышающим 5·10-6 при неисключенной систематической погрешности, не превышающей 2·10-5 в диапазоне измерений от 1 до 1200 МПа. Расширенная неопределенность измерений, при доверительной вероятности 0,95, не превышает 2·10 -5. Длительность фронта изменения давления в импульсе не превышает 1,5·10 -3 с в жидкой среде. Расширенная неопределенность измерений длительности фронта изменения давления в импульсе в жидкости, при доверительной вероятности 0,95, не превышает 2,5 мкс. единицы импульсного давления в газовой среде с средним квадратическим отклонением результата измерений, не превышающим 5·10-4 при неисключенной систематической погрешности, не превышающей 5·10-4 в диапазоне измерений от 1 до 7 МПа. Расширенная неопределенность измерений, при доверительной вероятности 0,95, не превышает 1,5·10-3. Длительность фронта изменения давления в импульсе н е превышает 1,5·10-6 с в газовой среде. Расширенная неопределенность измерений длительности фронта изменения давления в импульсе в газе, при доверительной вероятности 0,95, не превышает 0,4 мкс. эффективной площади поршневых пар грузопоршневых манометров со средним квадратическим о тклонением результата измерений, не превышающим 5 10-7 при неисключенной систематической погрешности, не превышающей 1,5 10-5 в диапазоне от 0,05 до 1 см 2. Расширенная неопределенность измерений, при доверительной вероятности 0,9 5, не превышает 1,2·10-5.

3.6.ГПЭ применяют для передачи единицы импульсного давления рабочим эталонам 1-го разряда методом сличения с помощью компараторов, рабочим эталонам 2-го разряда и средствам измерений импульсного давления методом прямых измерений.

3.7.Пределы допускаемой относительной погрешности метода прямых измерений при передаче единицы импульсного давления рабочим эталонам 2-го разряда и средствам измерений: в диапазоне от 1 до 1200 МПа в жидкой среде  510-4; в диапазоне от 1 до 7 МПа в газовой среде  110-3.

4. Рабочие эталоны

4.1.Рабочие эталоны 1-го разряда

4.1.1.В качестве эталонов 1-го разряда применяют установки импульсного давления в диапазоне от 1 до 1200 МПа при длительности импульса от 310-3 до 510-1 с.

4.1.2.Пределы допускаемых относительных погрешностей рабочих эталонов 1-го разряда: 110-3.

4.1.3.Рабочие эталоны 1-го разряда применяют для передачи единицы импульсного давления рабочим эталонам 2-го разряда и средствам измерений импульсного давления методом сличения с помощью компаратора и методом прямых измерений.

4.1.4.Соотношение пределов допускаемых погрешностей при одном и том же значении д авления должно быть не более 1:2 (при поверке способом градуировки) и 1:3 (при поверке способом отбраковки).

4.2.Рабочие эталоны 2-го разряда

4.2.1.В качестве эталонов 2-го разряда применяют измерительные преобразователи и установки импульсного давления в диапазоне от 1 до 1200 МПа при длительности импульса от 310-6 до 510-1 с.

4.2.2.Пределы допускаемых относительных погрешностей рабочих эталонов 2-го разряда: от 210-3до 510-2.

4.2.3.Погрешность вторичной аппаратуры и компараторов может быть включена в погрешность эталона. В случае применения вторичной аппаратуры, не входящей в состав эталона, суммарная погрешность аппаратуры не должна превышать 15 % от погрешности поверяемого СИ или эталона.

4.2.4.Рабочие эталоны 2-го разряда применяют для передачи единицы импульсного давления средствам измерений импульсного давления методом непосредственного сличения и методом прямых измерений.

4.2.5.Соотношение пределов допускаемых погрешностей при одном и том же значении давления должно быть не более 1:2 (при поверке способом градуировки) и 1:3 (при поверке способом отбраковки).

5. Средства измерений

5.1.В качестве средств измерений импульсного давления применяют датчики и измерительные преобразователи в диапазоне от 1 до 1200 МПа при длительности импульса от 310-6 до 510-1 с. Допускается применение других наименований для средств измерений импульсного давления.

5.2.Пределы допускаемых относительных погрешностей средств измерений: от 210-3 до 210-1.
