Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц, ГЭТ 167-2021 (ФГУП "ВНИИФТРИ")

Единая карточка ГПС: назначение, официальные графические части, государственные эталоны и утверждающий документ.

Статус Действует
Введена в действие 9 ноября 2022 г.
Вид измерений Радиотехнические и радиоэлектронные измерения
Утверждающий приказ Приказ Росстандарта от 9 ноября 2022 г. № 2813

Назначение и область применения Опубликован Приказ Росстандарта от 09.11.2022 № 2813. Тематика: Государственные поверочные схемы и ГЭТ.

Радиотехнические и радиоэлектронные измерения

Государственные эталоны

1 связанных эталон

Утверждающий документ Приказ Росстандарта от 9 ноября 2022 г. № 2813

Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц, ГЭТ 167-2021 (ФГУП "ВНИИФТРИ")

Графические части государственной поверочной схемы

Графическая часть ГПС ГЭТ 167.pdf
Часть 1. Графическая часть ГПС ГЭТ 167.pdf 1 стр. · официальный материал ГПС Официальный PDF
Текстовая часть ГПС ГЭТ 167 файл отображения.pdf
Часть 2. Текстовая часть ГПС ГЭТ 167 файл отображения.pdf 4 стр. · официальный материал ГПС Официальный PDF
Текст государственной поверочной схемы

Общие сведения

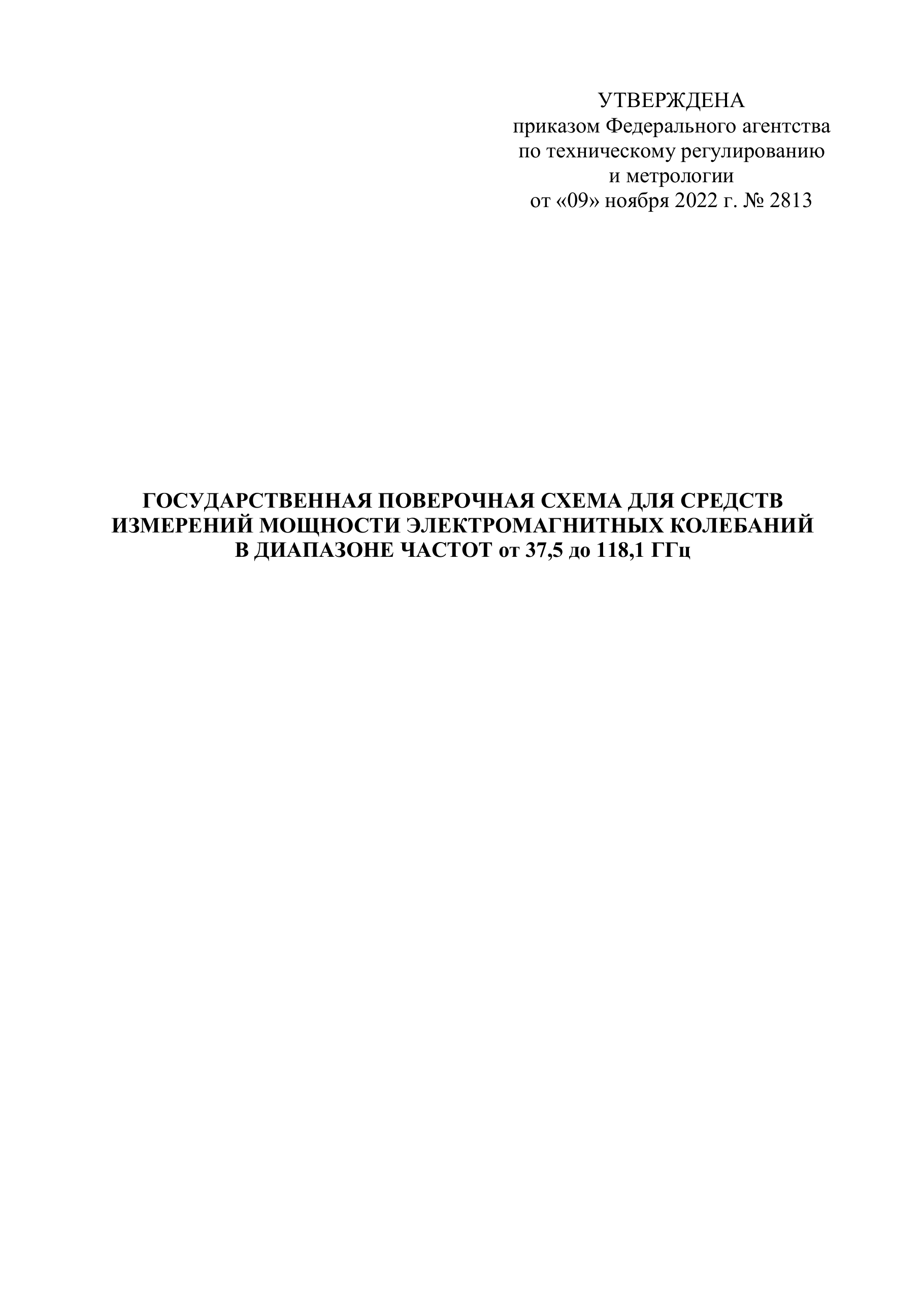

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «09» ноября 2022 г. № 2813 ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МОЩНОСТИ ЭЛЕКТРОМАГНИТНЫХ КОЛЕБАНИЙ В ДИАПАЗОНЕ ЧАСТОТ от 37,5 до 118,1 ГГц

1. Область применения

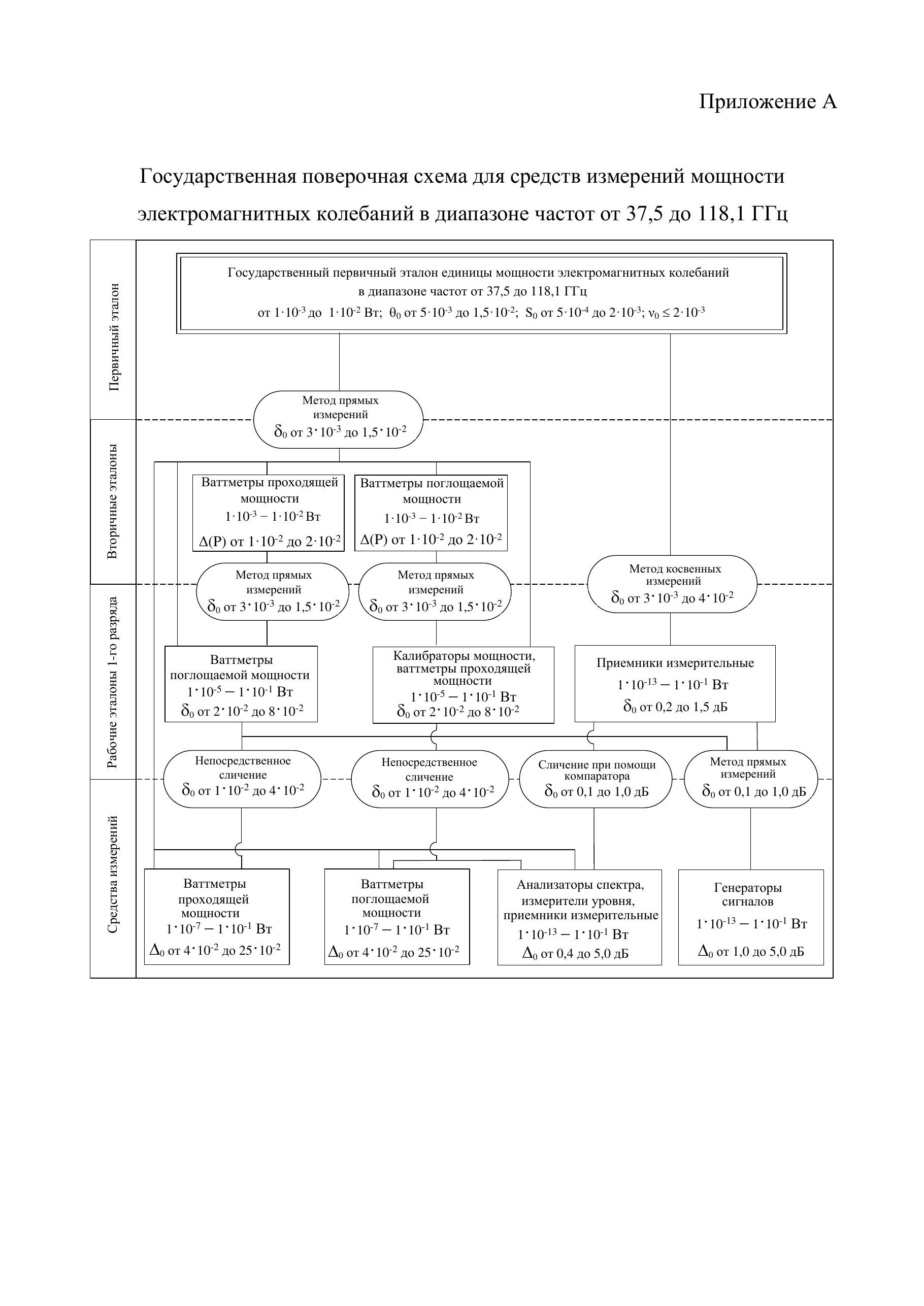

Настоящая государственная поверочная схема распространяется на средства измерений мощности электромагнитных колебаний (далее – мощности) в диапазоне частот от 37,5 до 118,1 ГГц и устанавливает порядок передачи единиц ы мощности – ватта (Вт) от государственного первичного эталона этим средствам измерений при помощи вторичных (далее – ВЭТ) и рабочих эталонов 1-го разряда (далее – РЭ), средствам измерений (далее – СИ) с указанием погрешностей и основных методов поверки. Графическая часть Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц представлена в приложении А.

2. Нормативные ссылки

В настоящем документе использованы нормативные ссылки на следующие стандарты: ГОСТ РВ 51914-2002 Государственный военный стандарт Российской Федерации. Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

3. Эталоны

3.1.Первичный эталон

3.1.1.Государственный первичный эталон состоит из комплекса следующих технических средств: микрокалориметры и калориметрические преобразователи с сечениями волноводов 5,2 мм ×2,6 мм; 3,6 мм ×1,8 мм; 2,4 мм ×1,2 мм; набор волноводных эталонных ваттметров поглощаемой мощности и волноводных эталонных ваттметров проходящей мощности с сечениями волноводов 5,2 мм ×2,6 мм; 3,6 мм ×1,8 мм; 2,4 мм ×1,2 мм; WR-22; WR-15; WR-10.

3.1.2.Государственный первичный эталон обеспечивает воспроизведение единицы мощности от 110-3 до 110-2 Вт в диапазоне частот от 37,5 до 118,1 ГГц.

3.1.3.Государственный первичный эталон обеспечивает воспроизведение единицы мощности с относительным средним квадратическим отклонением результата измерений при десяти независимых измерениях, не превышающим: 510-4 в волноводных трактах с сечениями 5,2×2,6 мм, 3,6×1,8 мм, WR22 и WR15; 210-3 в волноводных трактах с сечениями 2,4×1,2 мм и WR10. Относительная неисключенная систематическая погрешность не превышает: 510-3 в волноводных трактах с сечениями 5,2×2,6 и 3,6×1,8 мм; 810-3 в волноводных трактах с сечениями WR22 и WR15; 1,510-2 в волноводных трактах с сечениями 2,4×1,2 мм и WR10. Нестабильность размера единицы за межаттестационный интервал ν не превышает 210-3.

3.1.4.Государственный первичный эталон применяют для передачи единицы мощности методом прямых измерений вторичным эталонам, рабочим эталонам 1-го разряда и средствам измерений. При необходимости расширения динамического диапазона применяются методы косвенных измерений с использованием масштабирующих преобразователей. Реализация косвенных методов передачи конкретизируется в методиках поверки.

3.2.Вторичные эталоны

3.2.1.В качестве ВЭТ единицы мощности применяют ваттметры с диапазоном измерений от 110-3 до 110-2 Вт. Модуль коэффициента отражения Г входа ваттметра поглощаемой мощности не более 0,10. Модуль эффективного коэффициента отражения ГЭ выхода ваттметра проходящей мощности не более 0,03 или не более 0,20 при известных значениях фазы и модуля ГЭ с доверительными границами при доверительной вероятности 0,95 не более ±0,02.

3.2.2.Доверительные границы Δ(P) суммарной относительной погрешности при доверительной вероятности 0,95 от ±110-2 до ±210-2 или: суммарное среднее квадратическое отклонение результатов измерений SΣ не превышает 210-3; доверительные границы относительной неисключенной систематической погрешности Θ(P) при доверительной вероятности 0,95 не превышают 1,210-2; нестабильность размера единицы за межаттестационный интервал ν не превышает 510-3.

3.2.3.ВЭТ применяют для передачи единицы мощности РЭ методом прямых измерений.

3.2.4.Соотношение пределов допускаемых относительных погрешностей ВЭТ и РЭ 1-го разряда должно быть не более 1:2.

4. Рабочие эталоны 1-го разряда

4.1.В качестве РЭ используют: ваттметры поглощаемой мощности с диапазоном измерений от 110-5 до 110-1 Вт с модулем коэффициента отражения входа Г не более 0,2; ваттметры проходящей мощности и калибраторы с диапазоном измерений от 110-5 до 110-1 Вт с модулем эффективного коэффициента отражения выхода ГЭ не более 0,05 или не более 0,30 при известных значениях фазы и модуля ГЭ с доверительными границами при доверительной вероятности 0,95 не более ±0,03; измерительные приемники с диапазоном измерений от 110-13 до 110-1 Вт с модулем Г не более 0,2.

4.2.Доверительные границы 0 относительных погрешностей измерений при доверительной вероятности 0,95 от ±2,010-2 до ±8,010-2 для ваттметров и калибраторов мощности и от ±0,2 до ±1,5 дБ для приемников измерительных.

4.3.Ваттметры и калибратор ы мощности применяют для передачи единицы мощности СИ методами прямых измерений и непосредственного сличения.

4.4.Измерительные приемники применяют для передачи единиц ы мощности СИ метод ами прямых измерений или сличением при помощи компаратора, в качестве которого применяется источник СВЧ сигналов с кратковременной относительной нестабильностью выходного уровня не более 1 % за 5 минут и модулем коэффициента отражения выхода, при котором обеспечивается значение погрешности метода поверки в пределах от 0,1 до 1,0 дБ.

5. Средства измерений

5.1.В качестве СИ мощности используют ваттметры с диапазоном измерений мощности от 110-7 до 110-1 Вт, анализаторы спектра, измерительные приемники, генераторы сигналов с диапазоном измерений мощности от 1 10-13 до 1 10-1 Вт со стандартизованными по ГОСТ РВ 51914-2002 соединителями.

5.2.Пределы допускаемой относительной погрешности измерений ваттметров от ±410-2 до ± 2510-2, анализаторов спектра, измерительных приемников от ±0,4 до ±5,0 дБ, генераторов сигналов от ±1,0 до ±5,0 дБ.

5.3.Средства измерений могут применяться для передачи единицы мощности. Соотношение пределов допускаемых относительных погрешностей эталонов и поверяемых средств измерений должно быть не более 1:2.
