Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа, ГЭТ 23-2010, ГЭТ 43-2022 (ФГУП "ВНИИФТРИ")

Единая карточка ГПС: назначение, официальные графические части, государственные эталоны и утверждающий документ.

Карточка приказа PDF приказа

Статус Действует

Введена в действие 20 октября 2022 г.

Вид измерений Измерения давления, вакуумные измерения

Утверждающий приказ Приказ Росстандарта от 20 октября 2022 г. № 2653

Назначение и область применения Опубликован Приказ Росстандарта от 20.10.2022 № 2653. Тематика: Государственные поверочные схемы и ГЭТ.

Измерения давления, вакуумные измерения

Государственные эталоны

ГЭТ 23-2010 ГЭТ 43-2022

2 связанных эталона

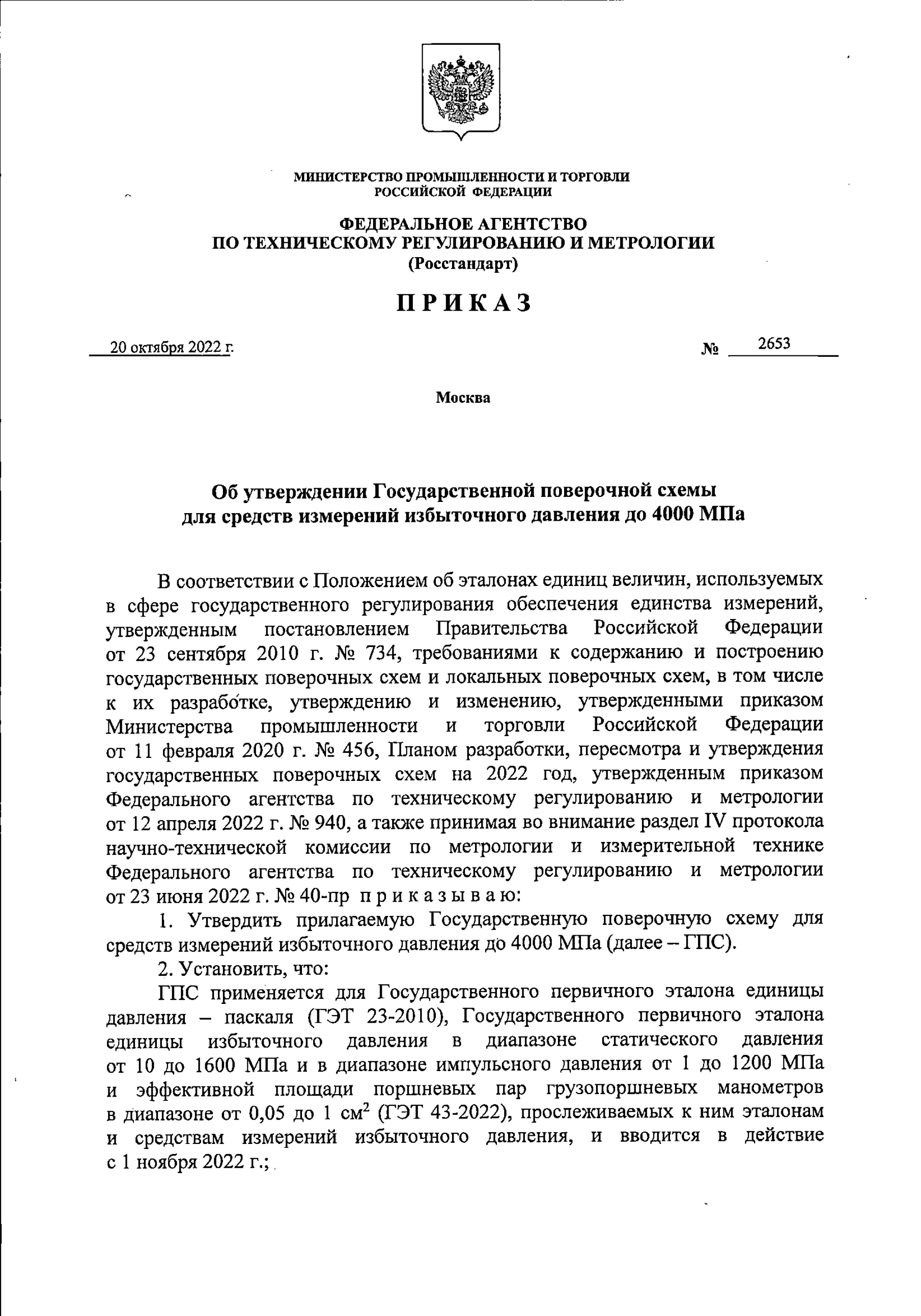

Утверждающий документ Приказ Росстандарта от 20 октября 2022 г. № 2653

Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа, ГЭТ 23-2010, ГЭТ 43-2022 (ФГУП "ВНИИФТРИ")

Часть 1. img 201022164646 .pdf 2 стр. · официальный материал ГПС Официальный PDF

Текст государственной поверочной схемы

Текстовая часть пока не подготовлена. Используйте официальный PDF и графические части.

Утверждающий документ

Приказ Росстандарта № 2653

20 октября 2022 г.

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «20» октября 2022 г. № 2653 ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ИЗБЫТОЧНОГО ДАВЛЕНИЯ ДО 4000 МПа 1. Область применения 1.1. Настоящая Государственная поверочная схема рас пространяется на средства измерений избыточного давления до 4000 МПа и устанавливает порядок передачи единицы давления от Государственно го первичного эталона единицы давления - паскаля (далее – ГЭТ 23-2010) и Государственного первичного эталона единицы избыточного давления в д иапазоне статического давления от 10 до 1600 МПа и в диапазоне импульсног о давления от 1 до 1200 МПа и эффективной площади поршневых па р грузопоршневых манометров в диапазоне от 0,05 до 1 см 2 (далее – ГЭТ 43-2022) с помощью вторичных и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки. 1.2. Допускается проводить поверку (аттестацию) эта лонов и средств измерений избыточного давления, не указанных в данной поверочной схеме, но соответствующих ее области применения, с учетом тре буемых соотношений пределов допускаемой абсолютной погрешности при одно м и том же значении давления при передаче единицы величины. 1.3. Допускаемые значения показателей точности этал онов и средств измерений приведены в поверочной схеме виде обобщен ной характеристики точности (классов точности) в графической части и в виде пределов допускаемой основной погрешности в текстовой части поверочной с хемы. Пределы допускаемой основной погрешности средств измерений могут быть выражены в форме приведенных, относительных, комбинированных и ли абсолютных погрешностей в зависимости от характера изменения п огрешностей в пределах диапазона измерений, от условий применения и назнач ения средств измерений конкретного типа. Выражение пределов допускаемой погрешности в форме п риведенных и относительных погрешностей является предпочтительным. 1.4. Допускается передача единицы давления в диапаз оне измерений давления-разрежения манометров, вакуумметров, манов акуумметров грузопоршневых по избыточному давлению1. 1.5. Графическая часть Государственной поверочной с хемы для средств измерений избыточного давления до 4000 МПа представлена в приложении А. 2. Нормативные ссылки 2.1. В настоящей поверочной схеме приведена нормати вная ссылка на следующий стандарт: ГОСТ OIML R 111-1-2009 Государственная система обеспечения единства измерений. Гири классов точности E 1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Часть 1. Метрологические и технические требования. 2.2. При применении настоящей поверочной схемы целе сообразно проверить действие ссылочных стандартов на официальном сайте Федерального агентства по техническому регулированию и метрологи и в информационно1 При условии применения в качестве средств поверки манометров (мановакуумметров) грузопоршневых. телекоммуникационной сети «Интернет» или по ежегодн о издаваемому информационному указателю «Национальные стандарты», опубликованному по состоянию на 1 января текущего года, и по соответст вующим ежемесячно издаваемым информационным указателям, опубликованны м в текущем году. Если ссылочный стандарт заменен (изменен), то при п ользовании настоящей поверочной схемой следует руководствоваться заменяю щим (измененным) стандартом. Если ссылочный стандарт отменен без зам ены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. 3. Государственные первичные эталоны 3.1. Государственные первичные эталоны ГЭТ 23-2010 и ГЭТ 43-2022 предназначены для воспроизведения, хранения и перед ачи единицы давления с помощью вторичных и рабочих эталонов средствам изме рений избыточного давления с целью обеспечения единства измерений в стране. 3.2. В основу измерений избыточного давления, выпол няемых в Российской Федерации, должна быть положена единица, воспроизводимая указанными государственными эталонами. 3.3. В состав ГЭТ 23-2010 входят следующие техничес кие средства: три измерительные поршневые системы с номинальным з начением эффективной площади 5,0 см 2 и диапазоном измерений давления от 0,02 до 3 МПа; две измерительные поршневые системы с номинальным з начением эффективной площади 1,5 см2 и диапазоном измерений давления от 1 до 10 МПа; набор гирь класса точности F 1 с номинальными значениями массы от 5 мг до 0,5 кг по ГОСТ OIML R 111-1-2009; набор специальных грузов с номинальными значениями массы от 0,5 до 5 кг, погрешность не более 10-6; аппаратура для создания и поддержания давления и передачи единицы. 3.4. Диапазон значений давления, воспроизводимых ГЭ Т 23-2010, составляет от 0,02 до 10 МПа. 3.5. ГЭТ 23-2010 обеспечивает воспроизведение едини цы давления со средним квадратическим отклонением результата измер ений S 0, не превышающим 2·10 -6 в диапазоне измерений от 0,02 до 3 МПа и 2,5·10 -6 в диапазоне свыше 3 до 10 МПа, при неисключенной сист ематической погрешности Θ 0, не превышающей 1,5·10 -5. Расширенная неопределенность измерений U р0 при доверительной вероятности 0,95 не превышает 1, 77·10-5 в диапазоне измерений от 0,02 до 3 МПа и 1,8·10-5 в диапазоне свыше 3 до 10 МПа. 3.6. В состав ГЭТ 43-2022 входят следующие техничес кие средства: три измерительные поршневые системы (меры эффективн ой площади) с номинальным значением эффективной площади 28 см2; две измерительные поршневые системы (меры эффективн ой площади) с номинальным значением эффективной площади 10 см2; измерительная поршневая система (мера эффективной п лощади) с номинальным значением эффективной площади 3 см2; две измерительные поршневые системы (меры эффективн ой площади) с номинальным значением эффективной площади 1 см2; три измерительные поршневые системы (меры эффективн ой площади) с номинальным значением эффективной площади 0,5 см2; две измерительные поршневые системы (меры эффективн ой площади) с номинальным значением эффективной площади 0,2 см2; измерительная поршневая система (мера эффективной п лощади) с номинальным значением эффективной площади 0,05 см2; два измерительных мультипликатора давления для восп роизведения давления до 1600 МПа; набор гирь класса точности Е 2 с номинальными значениями от 1 мг до 0,5 кг по ГОСТ OIML R 111-1-2009; набор специальных грузов с номинальными значениями от 0,05 до 5 кг; гидравлическая и пневматическая установки для созда ния импульсного давления в диапазоне от 1 до 1200 МПа; аппаратура для создания избыточного давления и пере дачи единицы давления и эффективной площади. 3.7. Диапазон значений статического давления, в кот ором воспроизводится единица, составляет от 1 до 1600 МП а, диапазон значений избыточного импульсного давления, в котором воспрои зводится единица, составляет от 1 до 1200 МПа, диапазон значений эффе ктивной площади поршневых пар грузопоршневых манометров, в котором в оспроизводится эффективная площадь, составляет от 0,05 до 1 см2. 3.8. ГЭТ 43-2022 обеспечивает воспроизведение: единицы давления со средним квадратическим отклонен ием результата измерений S 0, не превышающим 1 10-6, при неисключенной систематической погрешности Θ 0, не превышающей 1,5 10-5 в диапазоне измерений от 10 до 250 МПа. Расширенная неопределенность изме рений U pO при доверительной вероятности 0,95 не превышает 1,2·10-5; единицы давления со средним квадратическим отклонен ием результата измерений S 0, не превышающим 5 10-6 при неисключенной систематической погрешности Θ 0, не превышающей 2 10-5 в диапазоне измерений от 250 до 1600 МПа. Расширенная неопределенность из мерений U pO при доверительной вероятности 0,95 не превышает 2·10-5: единицы импульсного давления в диапазоне от 1 до 1200 МПа со средним квадратическим отклонением результата измерений S0, не превышающим 5·10-6, при неисключенной систематической погрешности Θ 0, не превышающей 2·10 -5. Длительность фронта изменения давления в импульсе н е превышает 1,5·10 -3 с. Расширенная неопределенность измерений U pO при доверительной вероятности 0,95 не превышает 2·10-5; эффективной площади поршневых пар грузопоршневых ман ометров со средним квадратическим отклонением результата измер ений S 0, не превышающим 510-7 при неисключенной систематической погрешности Θ 0, не превышающей 1,5 10-5 в диапазоне от 0,05 до 1 см 2. Расширенная неопределенность измерений U SO при доверительной вероятности 0,95 не превышает 1,2·10-5. 3.9. ГЭТ 23-2010 применяют для международных сличен ий, передачи единицы давления эталону-копии, вторичным эталонам, рабочим эталонам класса точности 0,003 до 10 МПа методом непосредственного сличения. 3.10. ГЭТ 43-2022 применяют для международных слич ений, передачи единицы давления эталону-копии, вторичным эталонам, рабочим эталонам класса точности 0,003 от 10 до 250 МПа методом непосредственного сличения. 4. Вторичные эталоны 4.1. В качестве вторичных эталонов применяют: эталон-копию в диапазоне измерений от 0,02 до 100 МПа; вторичные эталоны в диапазоне измерений от 0,02 до 1600 МПа. 4.2. Вторичные эталоны (в части измерительных поршн евых систем из состава), перечисленные в пункте 4.1, поверяются не посредственно по государственным первичным эталонам ГЭТ 23-2010 и ГЭТ 43-2022 в соответствующих диапазонах измерений: до 10 МПа – п о ГЭТ 23-2010, а при более высоких давлениях – по ГЭТ 43-2022. 4.3. Среднее квадратическое отклонение S 0 результата определения эффективной площади поршневых пар не должно превышать: 4·10-6 для эталона-копии; 1·10-5 для вторичных эталонов. 4.4. Неисключенная систематическая погрешность Θ0 вторичных эталонов не должна превышать 1,5·10-5 в диапазоне от 0,02 до 250 МПа, 2·10-5 в диапазоне от 250 до 1600 МПа. 4.5. Вторичные эталоны и эталон-копию применяют для передачи единицы давления методом непосредственного сличения в соответствующих диапазонах измерений: рабочим эталонам класса точности 0,005; рабочим эталонам 1, 2, 3 и 4-го разрядов; средствам измерений класса точности 0,008 и менее. 4.6. При передаче единицы величины от вторичных эта лонов к нижестоящим эталонам соотношение пределов допускаем ой абсолютной погрешности при одном и том же значении давления должно быть не более 1:2. 5. Рабочие эталоны 5.1. В качестве рабочих эталонов применяют: манометры, вакуумметры, мановакуумметры грузопоршневые в диапазоне измерений от минус 100 кПа до 100 МПа; калибраторы, датчики давления, преобразователи давления (избыточного, давления-разрежения, гидростатического давления (ур овня) измерительные (далее – преобразователи давления измерительные), м анометры цифровые в диапазоне измерений от минус 100 кПа до 100 МПа; манометры грузопоршневые и мультипликаторы 2 измерительные с ВПИ свыше 100 до 1600 МПа; калибраторы, датчики давления, преобразователи давл ения измерительные, манометры цифровые с ВПИ свыше 100 до 1600 МПа. 5.2. Классы точности рабочих эталонов: 0,003 и 0,00 5. 5.3. Пределы допускаемой основной погрешности рабоч их эталонов (калибраторов, датчиков давления, преобразователей давления измерительных, манометров цифровых): ±0,003 % и ±0,005 %. 5.4. Среднее квадратическое отклонение результата о пределения эффективной площади поршневых пар манометров грузоп оршневых не должно превышать 40 % от суммарной погрешности манометра: 1,2·10-5 для класса точности 0,003; 2·10-5 для класса точности 0,005. 5.5. Манометры, вакуумметры, мановакуумметры грузопоршневые класса точности 0,003 применяют в диапазоне измерений от минус 0,1 до 250 МПа для поверки (аттестации) методом непосредственного сличения: рабочих эталонов 1, 2, 3 и 4-го разрядов; средств измерений класса точности 0,008 и менее. 5.6. Манометры грузопоршневые и мультипликаторы изм ерительные с ВПИ свыше 100 до 250 МПа класса точности 0,003 прим еняют в диапазоне от 0,02 до 250 МПа для поверки (аттестации) методом непосредственного сличения: рабочих эталонов 1, 2, 3 и 4-го разрядов; средств измерений класса точности 0,008 и менее. 5.7. Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые класса точности 0,003 применяют в диапазоне измерений от минус 0,1 до 100 МПа для поверки (аттестации) методом непосредственного сличения: рабочих эталонов 1, 2, 3 и 4-го разрядов; средств измерений класса точности 0,008 и менее. 5.8. Манометры, вакуумметры, мановакуумметры грузопоршневые класса точности 0,005 применяют в диапазоне измерений от минус 0,1 до 250 МПа для поверки (аттестации) методом непосредственного сличения: рабочих эталонов 1-го разряда класса точности 0,01 и менее; рабочих эталонов 2, 3 и 4-го разрядов; средств измерений класса точности 0,01 и менее. 5.9. Манометры грузопоршневые и мультипликаторы изм ерительные с ВПИ свыше 100 до 1600 МПа класса точности 0,005 при меняют в диапазоне от 0,02 до 1600 МПа для поверки (аттестации) методо м непосредственного сличения: рабочих эталонов 1 и 2-го разрядов класса точности 0,01 и менее; средств измерений класса точности 0,01 и менее. 2 Манометры грузопоршневые, манометры грузопоршневые с мультипликаторами, мультипликаторы (здесь и далее по тексту). 5.10. Калибраторы, датчики давления, преобразовате ли давления измерительные, манометры цифровые класса точности 0,005 применяют в диапазоне измерений от минус 0,1 до 100 МПа для поверки (аттестации) методом непосредственного сличения: рабочих эталонов 1-го класса точности 0,01 и менее; рабочих эталонов 2, 3 и 4-го разрядов; средств измерений класса точности 0,01 и менее. 5.11. Калибраторы, датчики давления, преобразовате ли давления измерительные, манометры цифровые класса точности 0,005 применяют в диапазоне от 0,02 до 1600 МПа для поверки (аттестац ии) методом непосредственного сличения: рабочих эталонов 1-го класса точности 0,01 и менее; рабочих эталонов 2, 3 и 4-го разрядов; средств измерений класса точности 0,01 и менее. 5.12. Разрешается поверка: манометров грузопоршневых классов точности от 0,015 до 0,2 с верхним пределом измерений, не превышающим 250 МПа, с приме нением эталонов (манометров грузопоршневых) с верхним пределом измерений 60 МПа; манометров грузопоршневых классов точности от 0,008 до 0,01 с верхним пределом измерений, не превышающим 250 МПа, с приме нением эталонов (манометров грузопоршневых) с верхним пределом измерений 100 МПа. 5.13. При передаче единицы величины от рабочих эта лонов к нижестоящим эталонам и средствам измерений соотноше ние пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 1:2. 6. Рабочие эталоны (разрядные) 6.1. Рабочие эталоны 1-го разряда 6.1.1. В качестве рабочих эталонов 1-го разряда применяют: манометры, вакуумметры, мановакуумметры грузопоршневые в диапазоне измерений от минус 0,1 до 250 МПа; калибраторы, датчики давления, преобразователи давл ения измерительные, манометры цифровые в диапазоне измер ений от минус 0,1 до 250 МПа; манометры грузопоршневые и мультипликаторы измерите льные с ВПИ свыше 250 до 1600 МПа; калибраторы, датчики давления, преобразователи давл ения измерительные, манометры цифровые с ВПИ свыше 250 до 1600 МПа. 6.1.2. Классы точности рабочих эталонов 1-го разряд а: от 0,008 до 0,01 включительно. Рекомендуемые классы точности: 0,008, 0,009 3 и 0,01. 3 Только для калибраторов, датчиков давления, преобр азователей давления измерительных, манометров цифровых. 6.1.3. Пределы допускаемой основной погрешности рабочих эталонов 1-го разряда (ряд значений для рекомендуемых классов точн ости): ±0,008 %; ±0,009 %3) и ±0,01 %. 6.1.4. Среднее квадратическое отклонение результата определения эффективной площади поршневых пар манометров грузоп оршневых не должно превышать 40 % от суммарной погрешности манометра: 3,2·10-5 для класса точности 0,008; 4·10-5 для класса точности 0,01. 6.1.5. Рабочие эталоны 1-го разряда применяют для п оверки (аттестации) методом непосредственного сличения: рабочих эталонов 2-го разряда класса точности 0,016 и менее; рабочих эталонов 3-го разряда; рабочих эталонов 4-го разряда; средств измерений класса точности 0,016 и менее. 6.1.6. При передаче единицы величины от рабочих эталонов 1-го разряда к нижестоящим эталонам и средствам измерений соотноше ние пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 1:2. 6.2. Рабочие эталоны 2-го разряда 6.2.1. В качестве рабочих эталонов 2-го разряда применяют: манометры, вакуумметры, мановакуумметры грузопоршневые в диапазоне измерений от минус 0,1 до 250 МПа; калибраторы, датчики давления, преобразователи давл ения измерительные, манометры цифровые в диапазоне измер ений от минус 0,1 до 250 МПа; манометры грузопоршневые и мультипликаторы измерите льные с ВПИ свыше 250 до 1600 МПа; калибраторы, датчики давления, преобразователи давл ения измерительные, манометры цифровые с ВПИ свыше 250 до 1600 МПа. 6.2.2. Классы точности рабочих эталонов 2-го разряд а: свыше 0,01 до 0,025 включительно. Рекомендуемые классы точности: 0,015; 0,02 и 0,025. 6.2.3. Пределы допускаемой основной погрешности (ряд значений для рекомендуемых классов точности) рабочих эталонов 2- го разряда: ±0,015 %; ±0,02 % и ±0,025 %. 6.2.4. Среднее квадратическое отклонение результата поверки (аттестации) рабочих эталонов 2-го разряда (маномет ров, вакуумметров и мановакуумметров грузопоршневых и мультипликаторов и змерительных) не должно превышать: 6·10 -5 для класса точности 0,015; 8·10-5 для класса точности 0,02; 1·10-4 для класса точности 0,025. 6.2.5. Рабочие эталоны 2-го разряда применяют для п оверки (аттестации) методом непосредственного сличения: рабочих эталонов 3-го разряда класса точности 0,04 и менее; рабочих эталонов 4-го разряда; средств измерений класса точности 0,04 и менее. 6.2.6. При передаче единицы величины от рабочих эталонов 2-го разряда к нижестоящим эталонам и средствам измерений соотноше ние пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 1:2,5. 6.3. Рабочие эталоны 3-го разряда 6.3.1. В качестве рабочих эталонов 3-го разряда применяют: манометры, вакуумметры, мановакуумметры грузопоршневые в диапазоне измерений от минус 0,1 до 250 МПа; калибраторы, датчики давления, преобразователи давл ения измерительные, манометры цифровые в диапазоне измер ений от минус 0,1 до 250 МПа; манометры грузопоршневые и мультипликаторы измерите льные с ВПИ свыше 250 до 1600 МПа; калибраторы, датчики давления, преобразователи давл ения измерительные, манометры цифровые с ВПИ свыше 250 до 1600 МПа. 6.3.2. Классы точности рабочих эталонов 3-го разряд а: свыше 0,025 до 0,07 включительно. Рекомендуемые классы точности: 0,03; 0,04; 0,05; 0,06 и 0,07. 6.3.3. Пределы допускаемой основной погрешности (ря д значений для рекомендуемых классов точности) рабочих эталонов 3- го разряда: ±0,03 %; ±0,04 %; ±0,05 %; ±0,06 % и ±0,07 %. 6.3.4. Среднее квадратическое отклонение результата определения эффективной площади поршневых пар манометров грузоп оршневых не должно превышать 40 % от суммарной погрешности манометра. 6.3.5. Рабочие эталоны 3-го разряда применяют для п оверки (аттестации) методом непосредственного сличения: рабочих эталонов 4-го разряда; средств измерений класса точности 0,09 и менее. 6.3.6. При передаче единицы величины от рабочих эта лонов 3-го разряда рабочим эталонам 4-го разряда и средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления не должно превышать 1:3. 6.4. Рабочие эталоны 4-го разряда 6.4.1. В качестве рабочих эталонов 4-го разряда применяют: манометры, вакуумметры и мановакуумметры деформацио нные в диапазоне измерений от минус 0,1 до 250 МПа; манометры грузопоршневые в диапазоне измерений от 0 до 250 МПа; калибраторы, датчики давления, преобразователи давл ения измерительные, манометры цифровые, в диапазоне изме рений от минус 0,1 до 250 МПа; калибраторы, датчики давления, преобразователи давл ения измерительные, манометры цифровые с ВПИ свыше 250 до 1600 МПа. 6.4.2. Классы точности рабочих эталонов 4-го разряд а: свыше 0,07 до 0,5 включительно. Рекомендуемые классы точности: 0,08; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4 и 0,5. 6.4.3. Пределы допускаемой основной погрешности (ряд значений для рекомендуемых классов точности) рабочих эталонов 4- го разряда: ±0,08 %; ±0,1 %; ±0,15 %; ±0,2 %; ±0,25 %; ±0,3 %; ±0,35 %; ±0,4 % и ±0,5 %. 6.4.4. Рабочие эталоны 4-го разряда применяют для п оверки средств измерений класса точности 0,32 и менее методом непосредственного сличения 4. 6.4.5. При передаче единицы величины от рабочих эта лонов 4-го разряда средствам измерений соотношение пределов допускаемо й абсолютной погрешности при одном и том же значении давления не должно превышать 1:4. 7. Средства измерений 7.1. В качестве средств измерений применяют: манометры, вакуумметры и мановакуумметры деформацио нные в диапазоне измерений от минус 0,1 до 250 МПа; калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые и преобразователи давления измерительные с аналоговым выходным сигналом в диапазоне измерений от минус 0,1 до 250 МПа; калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые и преобразователи давления измерительные с аналоговым выходным сигналом с ВПИ свыше 250 до 4000 МПа и ман ометры деформационные с ВПИ свыше 250 до 1600 МПа. 7.2. Классы точности средств измерений: манометров, вакуумметров и мановакуумметров деформа ционных в диапазоне измерений от минус 0,1 до 250 МПа: от 0,1 до 5; калибраторов, датчиков давления, преобразователей д авления измерительных, манометров цифровых и преобразовател ей давления измерительных с аналоговым выходным сигналом в диап азоне измерений от минус 0,1 до 250 МПа: от 0,008 до 5; 4 Допускается возможность поверки (аттестации) рабоч их эталонов 4-го разряда с помощью эталонов того же разряда с учетом требуемых соотношений пределов доп ускаемой абсолютной погрешности в соответствии с пунктом 6.4.5. калибраторов, датчиков давления, преобразователей д авления измерительных, манометров цифровых, преобразователи давления измерительных с аналоговым выходным сигналом с ВПИ свыше 250 до 4000 МПа и манометров деформационных с ВПИ свыше 250 до 1600 МПа: от 0,01 до 6. 7.3. Пределы допускаемой основной погрешности средс тв измерений: манометров, вакуумметров и мановакуумметров деформа ционных в диапазоне измерений от минус 0,1 до 250 МПа: ±(0,1..5,0) %; калибраторов, датчиков давления, преобразователей д авления измерительных, манометров цифровых и преобразовател ей давления измерительных с аналоговым выходным сигналом в диап азоне измерений от минус 0,1 до 250 МПа: ±(0,008..5,0) %; калибраторов, датчиков давления, преобразователей д авления измерительных, манометров цифровых, преобразователи давления измерительных с аналоговым выходным сигналом с ВПИ свыше 250 до 4000 МПа и манометров деформационных с ВПИ свыше 250 до 1600 МПа: ±(0,008..6,0) %. Приложение А Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа Государственные первичные эталоны Вторичные эталоны Рабочие эталоны Рабочие эталоны 1-го разряда Рабочие эталоны 2-го разряда Рабочие эталоны 3-го разряда Рабочие эталоны 4-го разряда Средства измерений Государственный первичный эталон единицы давления - паскаля от 0,02 до 3 МПа S0 = 2∙10-6 от 3 до 10 МПа S0 = 2,5∙10-6 0 = 1,5∙10-5 Государственный первичный эталон единицы избыточного давления в диапазоне статического давления от 10 до 1600 МПа и в диапазоне импульсного давления от 1 до 1200 МПа и эффективной площади поршневых пар грузопоршневых манометров в диапазоне от 0,05 до 1 см2 от 10 до 250 МПа S0 ≤ 1∙10-6 0 ≤ 1,5∙10-5 от 250 до 1600 МПа S0 ≤ 5∙10-6 0 ≤ 2∙10-5 от 0,05 до 1 см2 S0 ≤ 5∙10-7 0 ≤ 1,5∙10-5 Манометры грузопоршневые и мультипликаторы измерительные от 0,02 до 1600 МПа классы точности от 0,008 до 0,01 включ. Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые от 0 до 1600 МПа классы точности от 0,008 до 0,01 включ. Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые от минус 0,1 до 250 МПа классы точности 0,008, 0,009 и 0,01 Манометры, вакуумметры и мановакуумметры грузопоршневые от минус 0,1 до 250 МПа классы точности 0,008 и 0,01 ЭТАЛОН-КОПИЯ от 0,02 до 100 МПа S0 ≤ 4∙10-6 0 ≤ 1,5∙10-5 Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые от минус 0,1 до 100 МПа классы точности 0,003 и 0,005 Манометры грузопоршневые и мультипликаторы измерительные от 10 до 250 МПа класс точности 0,003 S0 ≤ 1,2∙10-5 от 10 до 1600 МПа класс точности 0,005 S0 ≤ 2∙10-5 Манометры, вакуумметры и мановакуумметры грузопоршневые от минус 0,1 до 100 МПа класс точности 0,005 S0 ≤ 2∙10-5 Манометры, вакуумметры и мановакуумметры грузопоршневые от минус 0,1 до 100 МПа класс точности 0,003 S0 ≤ 1,2∙10-5 Манометры, вакуумметры и мановакуумметры грузопоршневые от минус 0,1 до 250 МПа классы точности св. 0,01 до 0,025 включ. Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые от минус 0,1 до 250 МПа классы точности св. 0,01 до 0,025 включ. Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые от 0 до 1600 МПа классы точности св. 0,01 до 0,025 включ. Манометры грузопоршневые и мультипликаторы измерительные от 0,02 до 1600 МПа классы точности св. 0,01 до 0,025 включ. Манометры, вакуумметры и мановакуумметры деформационные от минус 0,1 до 250 МПа классы точности св. 0,07 до 0,5 включ. Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые от минус 0,1 до 250 МПа классы точности св. 0,025 до 0,07 включ. Манометры грузопоршневые и мультипликаторы измерительные от 0,02 до 1600 МПа классы точности св. 0,025 до 0,07 включ. Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые от 0 до 1600 МПа классы точности св. 0,025 до 0,07 включ. Манометры, вакуумметры и мановакуумметры грузопоршневые от минус 0,1 до 250 МПа классы точности св. 0,025 до 0,07 включ. Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые от минус 0,1 до 250 МПа классы точности св. 0,07 до 0,5 включ. Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые от 0 до 1600 МПа классы точности св. 0,07 до 0,5 включ. Манометры, вакуумметры и мановакуумметры деформационные от минус 0,1 до 250 МПа классы точности от 0,1 до 5 Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые от минус 0,1 до 250 МПа классы точности от 0,008 до 5 Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые и деформационные от 0 до 4000 МПа классы точности от 0,008 до 6 Непосредственное сличение Манометры грузопоршневые от 0 до 250 МПа класс точности 0,2 Вторичные эталоны единицы давления от 0,02 до 250 МПа от 250 до 1600 МПа S 0 ≤ 1∙10-5 S 0 ≤ 1∙10-5 0 ≤ 1,5∙10-5 0 ≤ 2∙10-5 Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые от 10 до 1600 МПа класс точности 0,005 Непосредственное сличение Непосредственное сличение Непосредственное сличение Непосредственное сличение Непосредственное сличение Непосредственное сличение Непосредственное сличение Непосредственное сличение Непосредственное сличение Непосредственное сличение Непосредственное сличение Непосредственное сличение Непосредственное сличение Непосредственное сличение Непосредственное сличение Непосредственное сличение

Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа, ГЭТ 23-2010, ГЭТ 43-2022 (ФГУП "ВНИИФТРИ")

Графические части государственной поверочной схемы
