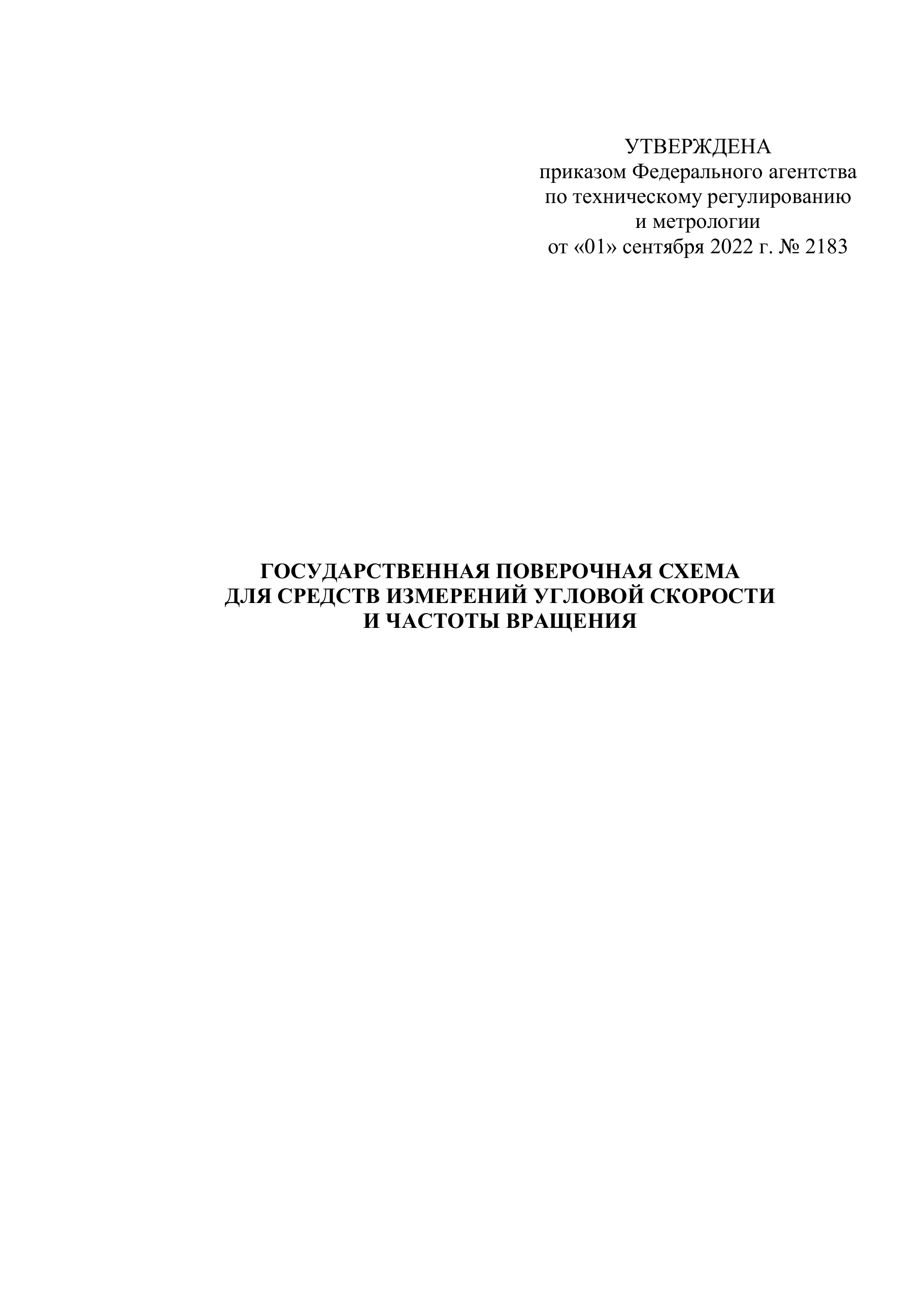

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «01» сентября 2022 г. № 2183 ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УГЛОВОЙ СКОРОСТИ И ЧАСТОТЫ ВРАЩЕНИЯ

1. Область применения

1.1.Государственная поверочная схема распространяется на эталоны и средства измерений угловой скорости и частоты вращения и устанавливает порядок воспроизведения, хранения и передачи единицы угловой скорости — радиана в секунду (рад/с) 1 от государственного первичного специального эталона с помощью вторичных и рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

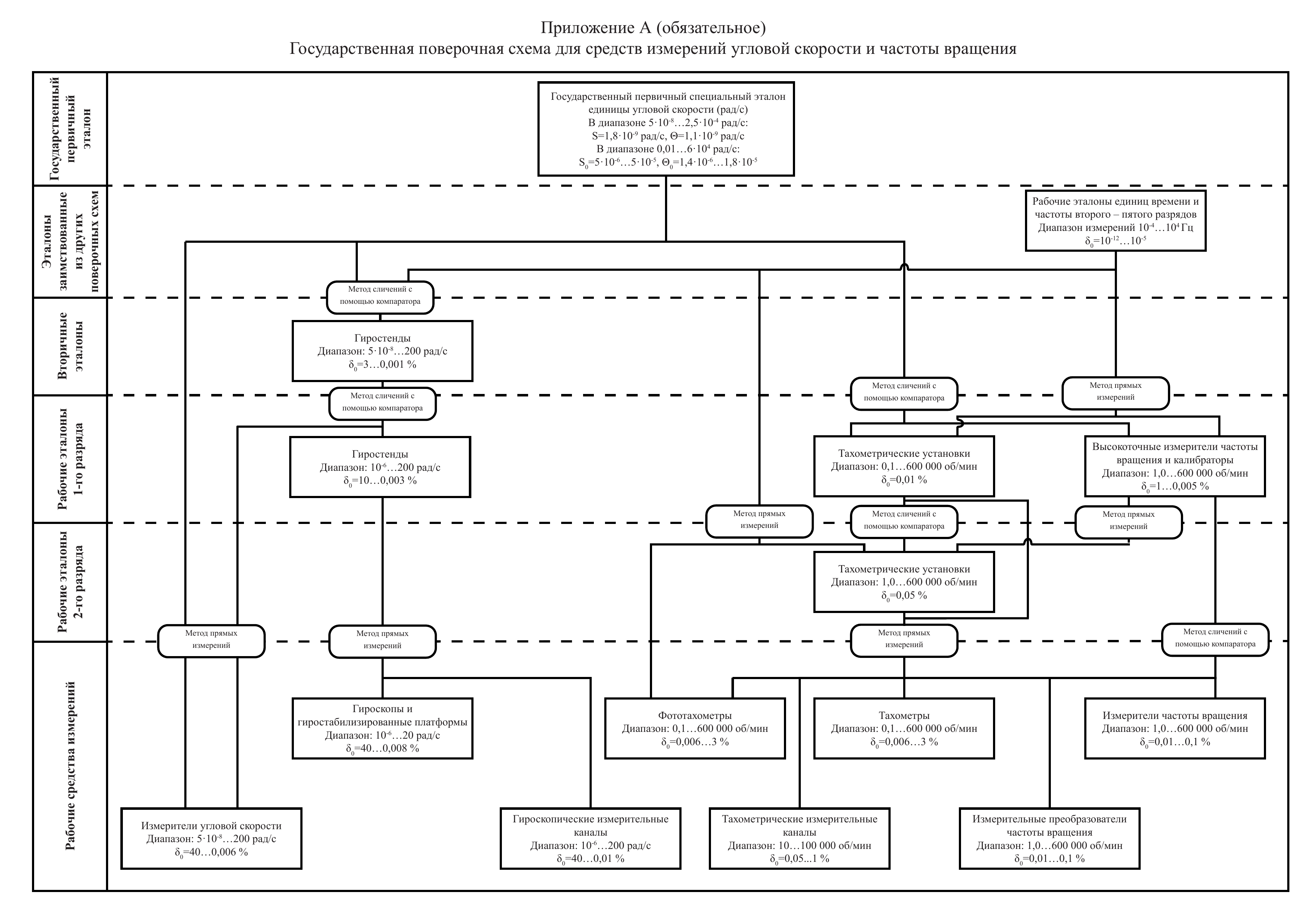

1.2.Государственная поверочная схема для средств измерений угловой скорости и частоты вращения графически представлена в Приложении А.

2. Государственный первичный специальный эталон

2.1.Государственный первичный специальный эталон единицы угловой скорости (далее — ГПЭ) предназначен для воспроизведения и хранения единицы угловой скорости и ее передачи в соответствии с поверочной схемой средствам измерений в целях обеспечения единства измерений в стране.

2.2.В состав ГПЭ входят: установка для воспроизведения малых угло вых скоростей в диапазоне от 5·10-8 до 2,5·10-4 рад/с; низкоскоростная установка, воспроизводящая единицу угловой скорости (частоты вращения) в диапазоне 0,01 - 15 рад/с; высокоскоростная установка, воспроизводящая единицу угловой скорости (частоты вращения) в диапазоне 10 – 60 000 рад/с; комплект аппаратуры для передачи единицы от эталона средствам измерений.

2.3.Диапазон значений угловой скорости, воспроизводимый ГПЭ, составляет от 5·10-8 до 60 000 рад/с.

2.4.ГПЭ обеспечивает воспроизведение единицы угл овой скорости со следующими характеристиками:

2.4.1.В диапазоне значений угловой скорости от 5·10 -8 до 2,5·10-4 рад/с со средним квадратическим отклонением результата измерений S=2·10-9 рад/с и неисключенной систематической погрешностью =2·10-9 рад/с. Стандартная неопределенность, оцениваемая по типу А uА=2·10-9 рад/с, стандартная неопределенность, оцениваемая по типу В uB=0,8·10-9 рад/с.

2.4.2.В диапазоне значений угловой скорости от 0,01 до 60 000 рад/с c относительным средним квадратическим отклонением результата измерений S0 от 10 -5 до 10 -4 и относительной неисключенной систематической погрешностью 0 от 10-5 до 10-4. Стандартная неопределенность, оцениваемая по типу А u 0А от 10-5 до 10-4, стандартная неопределенность, оцениваемая по типу В, u0B от 5·10-6 до 5·10-5. 1 В различных областях техники в основном используются допущенные к применению согласно Постановлению Правительства РФ от 31.10.2009 № 879 единицы – оборот в минуту (об/мин), градус в секунду (/с) и пр.

2.5.С целью обеспечения воспроизведения единицы угловой скорости с указанной точностью должны быть соблюдены правила хранения и применения ГПЭ, утвержденные в установленном порядке.

2.6.ГПЭ применяют для передачи единицы угловой скорости вторичным эталонам методом сличений с помощью компаратора, а также рабочим эталонам и средствам измерений методом сличений с помощью компаратора и методом прямых измерений.

3. Эталоны, заимствованные из других поверочных схем

3.1.В качестве эталонов, заимствованных из других поверочных схем, используют рабочие эталоны единиц времени и частоты второго – пятого разрядов по Государственной поверочной схеме для средств измерений времени и частоты, утвержденной приказом Росстандарта от 31.07.2018 № 1621 для передачи единицы угловой скорости (частоты вращения) высокоточным измерителям частоты вращения, тахометрическим установкам и фототахометрам прямым методом, гиростендам методом сличения при помощи компаратора.

4. Вторичные эталоны

4.1.В качестве вторичных эталонов используют гиростенды (гироскопические одноосные поворотные столы) – в диапазоне значений угловой скорости от 5·10-8 до 20 рад/с.

4.2.Пределы допускаемых относительных погрешностей  вторичных эталонов от 3 до 0,001 %.

4.3.Вторичные эталоны применяют для поверки рабочих эталонов 2 -го разряда и рабочих средств измерений методом прямых измерений и методом сличений с помощью компаратора.

5. Рабочие эталоны

5.1.Рабочие эталоны 1-го разряда:

5.1.1.В качестве рабочих эталонов 1-го разряда используют: гиростенды (гироскопические одно- и многоосные поворотные столы) – в диапазоне значений угловой скорости от 10-6 до 20 рад/с; тахометрические установки – в диапазоне значений частоты вращения от 0,1 до 600 000 об/мин; высокоточные измерители частоты вращения и калибраторы – в диапазоне значений от 1 до 600 000 об/мин.

5.1.2.Пределы допускаемых относительных погрешностей  рабочих эталонов 1-го разряда: гиростенды – от 10 до 0,003 %; тахометрические установки — не более 0,01 %; высокоточные измерители частоты вращения — не более 0,005 %.

5.1.3.Рабочие эталоны 1 -го разряда применяют для поверки рабочих эталонов 2-го разряда и рабочих средств измерений методом прямых измерений и методом сличения при помощи компаратора.

5.2.Рабочие эталоны 2-го разряда:

5.2.1.В качестве рабочих эталонов 2-го разряда используют: тахометрические установки – в диапазоне значений частоты вращения от 1 до 600 000 об/мин;

5.2.2.Пределы допускаемых относительных погрешностей рабочих эталонов 2-го разряда: тахометрических установок – не более 0,05 %.

5.2.3.Рабочие эталоны 2 -го разряда применяют для поверки рабочих средств измерений методом прямых измерений.

6. Рабочие средства измерений

6.1.В качестве рабочих средств измерений угловой скорости используют измерители угловой скорости, гироскопы, гиростабилизированные платформы и гироскопические измерительные каналы с диапазонами измерений угловой скорости от 5·10-8 до 200 рад/с.

6.2.В качестве рабочих средств измерений частоты вращения применяют тахометры, фототахометры, тахометрические измерительные каналы, измерители и измерительные преобразователи частоты вращения с диапазонами измерений частоты вращения от 0,1 до 600 000 об/мин.

6.3.Пределы допускаемых относительных погрешностей  рабочих средств измерений: измерителей угловой скорости — от 40 до 0,006 %; гироскопов и гиростабилизированных платформ — от 40 до 0,008 %; гироскопических измерительных каналов — от 40 до 0,01 %; тахометров и фототахометров – от 0,006 до 3 %; тахометрических измерительных каналов – от 0,05 до 1 %; измерителей частоты вращения – от 0,01 до 0,1 %; измерительных преобразователей частоты вращения – от 0,01 до 0,1%.
