Об утверждении государственной поверочной схемы для средств измерений спектральной чувствительности в диапазоне длин волн от 0,2 до 300,0 мкм, ГЭТ 213-2022 (ФГУП "ВНИИОФИ")

Общие сведения

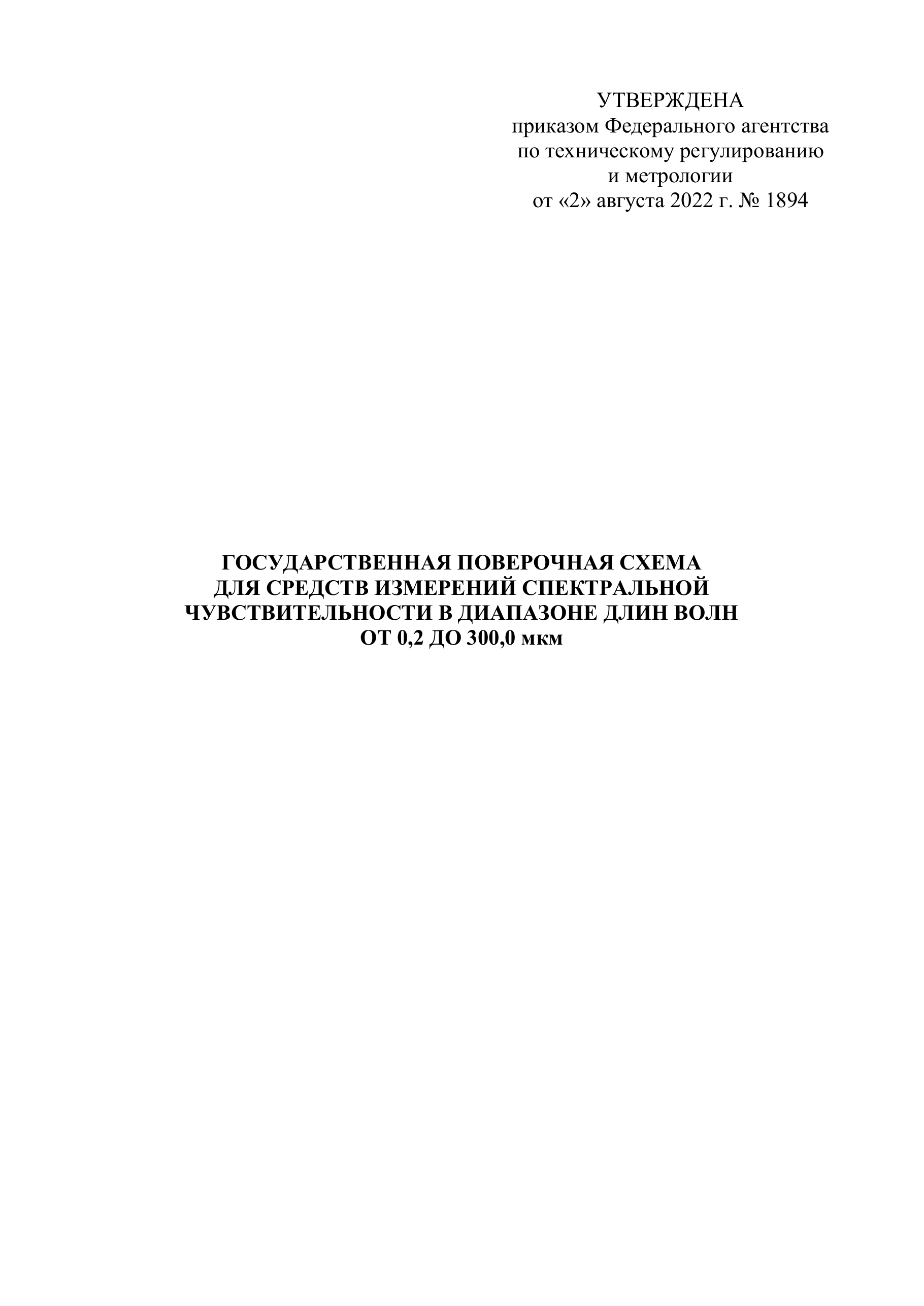

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «2» августа 2022 г. № 1894 ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СПЕКТРАЛЬНОЙ ЧУВСТВИТЕЛЬНОСТИ В ДИАПАЗОНЕ ДЛИН ВОЛН ОТ 0,2 ДО 300,0 мкм

1. Область применения

1.1.Настоящая Государственная поверочная схема распространяется на средства измерений спектральной чувствительности в диапазоне длин волн от 0,2 до 300,0 мкм и устанавливает порядок передачи единиц абсолютной спектральной чувствительности к потоку излучения – ампер на ватт (А/Вт), вольт на ватт (В/Вт), абсолютной спектральной чувствительности к освещенности – ампер - метр квадратный на ватт (А·м2/Вт) и вольт - метр квадратный на ватт (В·м2/Вт), относительной спектральной чувствительности к потоку излучения – безразмерностная величина и относительной спектральной чувствительности к освещенности – безразмерностная величина от Государственного первичного эталона единиц спектральной чувствительности в диапазоне длин волн от 0,25 до 300,00 мкм с помощью вторичных и рабочих эталонов единиц спектральной чувствительности, а так же рабочих эталонов единицы относительной спектральной м ощности излучения, средствам измерений с указанием погрешностей, неопределенностей, основных методов поверки и методов передачи единиц величин. Графическая часть Государственной поверочной схемы для средств измерений спектральной чувствительности в диапазоне длин волн от 0,25 до 300,00 мкм представлена в приложении А.

1.2.Государственная поверочная схема для средств измерений спектральной чувствительности в диапазоне длин волн от 0,2 до 300,0 мкм состоит из трех частей: Часть 1. Эталоны и с редства и змерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 14,0 мкм. Часть 2. Эталоны и с редства измерени й абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 2,50 мкм. Часть 3. Эталоны и с редства измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм.

1.3.Государственную поверочную схему возглавляет государственный первичный эталон единиц спектральной чувствительности в диапазоне длин волн от 0,25 до 300,00 мкм, включающий в себя: установку для воспроизведения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,25 до 14,00 мкм (ГПЭ-I), установку для передачи единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 2,50 мкм (ГПЭ-II) и установк у для воспроизведения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм (ГПЭ-III). ГПЭ-I предназначена для воспроизведения, хранения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,25 до 14,00 мкм. ГПЭ-II предназначена для воспроизведения, хранения и передачи единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 2,50 мкм. ГПЭ-III предназначена для воспроизведения, хранения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм.

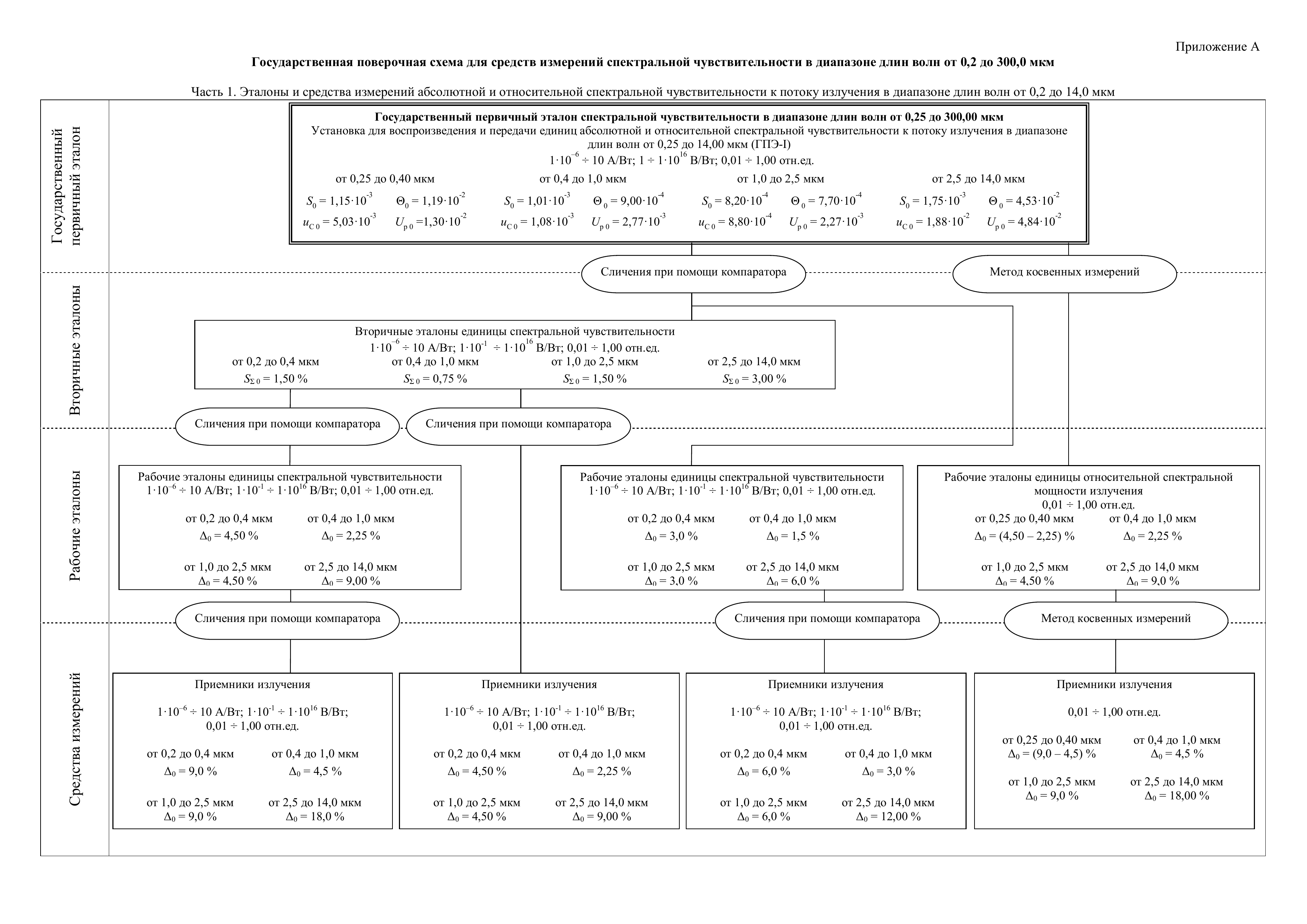

2. Часть 1. Эталоны и с редства измерени й абсолютной и

относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 14,0 мкм

2.1.Установка для воспроизведения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,25 до 14,00 мкм (ГПЭ-I)

2.1.1.ГПЭ-I состоит из комплекса следующих средств измерений и вспомогательного оборудования: криогенный радиометр с системой охлаждения и вакуумирования; вакуумная камера для установки поверяемых приемников излучения; монохроматический источник излучения на основе монохроматора и набора источников излучения; набор эталонных приемников излучения.

2.1.2.Диапазоны значений абсолютной спектральной чувствительности, в которых ГПЭ -I воспроизводит единицу величины, составля ют от 1·10 -6 до 10 А/Вт и от 1 до 1·1016 В/Вт в диапазоне длин волн от 0,25 до 14,00 мкм. Диапазон значений относительной спектральной чувствительности, в котором ГПЭ -I воспроизводит единицу величины, составляет от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,25 до 14,00 мкм.

2.1.3.ГПЭ-I обеспечивает воспроизведение единиц абсолютной и относительной спектральной чувствительности с относительным средним квадратическим отклонением среднего арифметического результатов измерений S0 1, границей относительной неисключенной систематической погрешности результата измерений Θ 0, стандартной неопределенностью, оцениваемой по типу А, uА0*, стандартной неопределенностью, оцениваемой по типу В, uВ0, оценкой суммарной стандартной неопределенности uC 0 и оценкой расширенной неопределенности Uр 0 (k = 2,576) при доверительной вероятности P = 0,99, указанными в таблице 1. 1 Расчет приведен для 35 независимых измерений. Таблица 1 – Значения метрологических характеристик для ГПЭ-I. Спектральный диапазон, мкм S0 Θ0 uА0 uВ0 uC 0 Uр 0 от 0,25 до 0,40 1,15·10-3 1,19·10-2 1,15·10-3 4,90·10-3 5,03·10-3 1,30·10-2 от 0,4 до 1,0 1,01·10-3 9,00·10-4 1,01·10-3 3,70·10-4 1,08·10-3 2,77·10-3 от 1,0 до 2,5 8,20·10-4 7,70·10-4 8,20·10-4 3,20·10-4 8,80·10-4 2,27·10-3 от 2,5 до 14,0 1,75·10-3 4,53·10-2 1,75·10-3 1,87·10-2 1,88·10-2 4,84·10-2 Для обеспечения воспроизведения единиц абсолютной и относительной спектральной чувствительности с указанной точностью должны быть соблюдены правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.

2.1.4.ГПЭ-I применяют для воспроизведения и передачи единиц абсолютной и относительной спектральной чув ствительности к потоку излучения вторичным и рабочим эталонам методом сличения при помощи компаратора, а также для единицы относительной спектральной мощности излучения рабочим эталоном методом косвенных измерений. Метод косвенных измерений предусматривает преобразование передаваемой единицы спектральной чувствительности к потоку излучения от ГПЭ-I в единицу относительной спектральной мощности излучения. Реализация метода осуществляется на основе следующей зависимост и, реализуемой в виде методики измерений в методиках первичной и периодической аттестации рабочего эталона: 𝑃отн(𝜆) = 𝑈(𝜆) 𝑆(𝜆) ∙ (𝑈(𝜆) 𝑆(𝜆))𝑚𝑎𝑥, где 𝑃отн(𝜆) – относительная спектральная мощность излучения рабочего эталона на длине волны λ, отн. ед.; 𝑈(𝜆) - сигнал на выходе приемника излучения из состава ГПЭ-I на длине волны λ, В или А; 𝑆(𝜆) –спектральная чувствительность к потоку излучения ГПЭ-I на длине волны λ, А/Вт, В/Вт или отн. ед.; ( 𝑈(𝜆) 𝑆(𝜆))𝑚𝑎𝑥 - максимальное значение отношения 𝑈(𝜆) 𝑆(𝜆) для всего диапазона длин волн, Вт или отн. ед.

2.2.Вторичные эталоны

2.2.1.В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0, 2 до 0, 4 мкм применяют установки, состоящие из приемников излучения, имеющи х абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10 -6 до 10 А/Вт или от 1·10-1 до 1·10 16 В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,2 до 0, 4 мкм и компаратора, работающего в диапазоне длин волн от 0,2 до 0,4 мкм.

2.2.1.1.Относительное суммарное среднее квадратическое отклонение SΣ 0 результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 0, 4 мкм с ГПЭ -I при 10 независимых измерениях не превышает 1,5 %.

2.2.2.В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0, 4 до 1,0 мкм применяют установки, состоящие из приемников излучения, имеющи х абсолютную спектральную чувствительнос ть к потоку излучения в диапазоне от 1·10 -6 до 10 А/Вт или от 1·10-1 до 1·10 16 В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0, 4 до 1,0 мкм и компаратора, работающего в диапазоне длин волн от 0,4 до 1,0 мкм.

2.2.2.1.Относительное суммарное среднее квадратическое отклонение SΣ 0 результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0, 4 до 1,0 мкм с ГПЭ -I при 10 независимых измерениях не превышает 0,75 %.

2.2.3.В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазон е от 1·10 -6 до 10 А/Вт или от 1·10-1 до 1·10 16 В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

2.2.3.1.Относительное суммарное среднее квадратическое отклонение SΣ 0 результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм с ГПЭ -I при 10 независимых измерениях не превышает 1,5 %.

2.2.4.В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазон е от 1·10 -6 до 10 А/Вт или от 1·10-1 до 1·10 16 В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 2,5 до 14,0 мкм и компаратора, работающего в диапазоне длин волн от 2,5 до 14,0 мкм.

2.2.4.1.Относительное суммарное среднее квадратическое отклонение SΣ 0 результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм с ГПЭ -I при 10 независимых измерениях не превышает 3,0 %.

2.2.5.Вторичные эталоны применяют для передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения рабочим эталонам и средствам измерений методом сличения при помощи компаратора.

2.3.Рабочие эталоны

2.3.1.В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения диапазоне длин волн от 0,2 до 0, 4 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10 -6 до 10 А/Вт или от 1·10 -1 до 1·1016 В/Вт или относительную спектральную чувствительность к потоку излучени я в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,2 до 0, 4 мкм и компаратора, работающего в диапазоне длин волн от 0,2 до 0,4 мкм.

2.3.1.1.Пределы допускаемой относительной погрешности 0 рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 0, 4 мкм не превышают 3,0 % при передаче им единицы от ГПЭ-I и 4,5 % при передаче им единицы от вторичного эталона.

2.3.2.В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10-6 до 10 А/Вт или от 1·10-1 до 1·1016 В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,4 до 1,0 мкм и компаратора, работающего в диапазоне длин волн от 0,4 до 1,0 мкм.

2.3.2.1.Пределы допускаемой относительной погрешности 0 рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0, 4 до 1,0 мкм не превышают 1,50 % при передаче им единицы от ГПЭ-I и 2,25 % при передаче им единицы от вторичного эталона.

2.3.3.В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10-6 до 10 А/Вт или от 1·10-1 до 1·1016 В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

2.3.3.1.Пределы допускаемой относител ьной погрешности 0 рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм не превышают 3,0 % при передаче им единицы от ГПЭ-I и 4,5 % при передаче им единицы от вторичного эталона.

2.3.4.В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10-6 до 10 А/Вт или от 1·10-1 до 1·1016 В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 2,5 до 14,0 мкм и компаратора, работающего в диапазоне длин волн от 2,5 до 14,0 мкм.

2.3.4.1.Пределы допускаемой относительной погрешности 0 рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм не превышают 6,0 % при передаче им единицы от ГПЭ-I и 9,0 % при передаче им единицы от вторичного эталона.

2.3.5.В качестве рабочих эталонов единицы относительной спектральной мощности излучения в диапазоне от 0,01 до 1,00 в диапаз оне длин волн от 0,2 5 до 14,0 0 мкм применяют приемники излучения с источниками монохроматического излучения в диапазоне длин волн от 0,25 до 14,00 мкм.

2.3.5.1.Пределы допускаемой относительной погрешности 0 рабочих эталонов единицы относительной спектральной мощности составляет от 4,50 до 2,25 % в диапазоне длин волн от 0,25 до 0,40 мкм, не более 2,25% в диапазоне длин волн от 0,4 до 1,0 мкм, не более 4,5 % в диапазоне длин волн от 1,0 до 2,5 мкм и не более 9,0 % в диапазоне длин волн от 2,5 до 14,0 мкм.

2.3.6.Рабочие эталоны применяются для поверки (калибровки) средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения методом сличения при помощи компаратора и методом косвенных измерений. Метод косвенных измерений предусматривает преобразование передаваемой единицы относительной спектральной мощности излучения от рабочего эталона в единицу относительной спектральной чувствительности к потоку излучения средств измерений. Реализация метода осуществляется на основе следующей зависимости, реализуемой в виде методики измерений в методиках поверки и калибровки средств измерений: 𝑆отн(𝜆) = 𝑈(𝜆) 𝑃отн(𝜆) ∙ ( 𝑈(𝜆) 𝑃отн(𝜆))𝑚𝑎𝑥, где 𝑆отн(𝜆) - относительная спектральная чувствительность к потоку излучения средства измерений на длине волны λ, отн. ед.; 𝑈(𝜆) - сигнал на выходе приемника излучения из состава средства измерения на длине волны λ, В или А; 𝑃отн(𝜆) – относительная спектральная мощность излучения рабочего эталона на длине волны λ, отн. ед.; ( 𝑈(𝜆) 𝑃отн(𝜆))𝑚𝑎𝑥 - максимальное значение отношения 𝑈(𝜆) 𝑃отн(𝜆) для всего диапазона длин волн, В или А.

2.4.Средства измерений

2.4.1.В качестве средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 0, 4 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1·10 -6 до 10 А/Вт или от 1·10 -1 до 1·10 16 В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,2 до 0,4 мкм.

2.4.1.1.Пределы допускаемой относительной погрешности 0 средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 0, 4 мкм не превышают 4,5 % при передач е им единицы от вторичного эталона, 6,0 % при передаче им единицы от рабочего эталона, получившего единицу непосредственного от ГПЭ-I, и 9,0 % при передаче единицы от рабочего эталона, получившего единицу от вторичного эталона.

2.4.2.В качестве средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность к потоку излучения в диапазон е от 1·10 -6 до 10 А/Вт или от 1·10-1 до 1·10 16 В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,4 до 1,0 мкм.

2.4.2.1.Пределы допускаемой относительной погрешности 0 средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0, 4 до 1,0 мкм не превышают 2,25 % при передаче им единицы от вторичного эталона, 3,00 % при передаче им единицы от рабочего эталона, получившего единицу непосредственного от ГПЭ-I, и 4,50 % при передаче единицы от рабочего эталона, получившего единицу от вторичного эталона.

2.4.2.2.Пределы допускаемой относительной погрешности 0 средств измерений относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм не превышают 4,5 % при передаче им единицы от рабочего эталона единицы относительной спектральной мощности излучения.

2.4.3.В качестве средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность к потоку излучения в диапазон е от 1·10 -6 до 10 А/Вт или от 1·10-1 до 1·10 16 В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм.

2.4.3.1.Пределы допускаемой относительной погрешности 0 средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм не превышают 4,5 % при передач е им единицы от вторичного эталона, 6,0 % при передаче им единицы от рабочего эталона, получившего единицу непосредственного от ГПЭ-I, и 9,0 % при передаче единицы от рабочего эталона, получившего единицу от вторичного эталона.

2.4.3.2.Пределы допускаемой отн осительной погрешности 0 средств измерений относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм не превышают 9,0 % при передаче им единицы от рабочего эталона единицы относительной спектральной мощности излучения.

2.4.4.В качестве средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность к потоку излучения в диапазон е от 1·10 -6 до 10 А/Вт или от 1·10-1 до 1·10 16 В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 2,5 до 14,0 мкм.

2.4.4.1.Пределы допускаемой относительной погрешности 0 средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм не превышают 9,0 % при передаче им единицы от вторичного эталона, 12,0 % при передаче им единицы от рабочего эталона, получившего единицу непосредственного от ГПЭ-I, и 18,0 % при передаче единицы от рабочего эталона, получившего единицу от вторичного эталона.

2.4.4.2.Пределы допускаемой относительной погрешности 0 средств измерений относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм не превышают 1 8,0 % при передаче им единицы от рабочего эталона единицы относительно й спектральной мощности излучения.

3. Часть 2. Эталоны и с редства измерени й абсолютной и

относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 2,50 мкм

3.1.Установка для передачи единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 2,50 мкм (ГПЭ-II)

3.1.1.ГПЭ-II состоит из комплекса следующих средств измерений и вспомогательного оборудования: спектрокомпаратора на основе монохроматора; блока источников излучения; набора трап-детекторов и фильтровых радиометров.

3.1.2.Диапазон значений абсолютной спектральной чувствительности к энергетической освещенности, в котором ГПЭ-II воспроизводит единицу величины, составляет от 4·10-16 до 4·10-6 А·м2/Вт в диапазоне длин волн от 0,35 до 2,50 мкм. Диапазон значений относительной спектральной чувствительности к энергетической освещенности, в котором ГПЭ-II воспроизводит единицу величины, составляет от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,35 до 2,50 мкм.

3.1.3.ГПЭ-II обеспечивает воспроизведение единиц абсолютной и относительной спектральной чувствительности к освещенности с относительным средним квадратическим отклонением среднего арифметического результатов измерений S0 не более 1,01·10-3 в диапазоне длин волн от 0,35 до 1,00 мкм и не более 8,20·10 -4 в диапазоне длин волн от 1,0 до 2,5 мкм при 35 независимых измерениях. Доверительные границы относительной неисключенной систематической погрешности результата измерений Θ 0 не превышают 1,16·10-3 в диапазоне длин волн от 0,35 до 1,00 мкм и 1,06·10-3 в диапазоне длин волн от 1,0 до 2,5 мкм при доверительной вероятности Р = 0,99. Относительная с тандартная неопределенность, оцениваемая по типу А, uA 0 не превышает 1,01·10-3 в диапазоне длин волн от 0,35 до 1,00 мкм и 8,20·10-

4. в диапазоне длин волн от 1,0 до 2,5 мкм.

Относительная с тандартная неопределенность, оцениваемая по типу В, uB 0 не превышает 4,76·10-4 в диапазоне длин волн от 0,35 до 1,00 мкм и 4,39·104 в диапазоне длин волн от 1,0 до 2,5 мкм. Оценка относительной суммарной стандартной неопределенности uc 0 не превышает 1,12·10-3 в диапазоне длин волн от 0,35 до 1,00 мкм и 9,30·10-4 в диапазоне длин волн от 1,0 до 2,5 мкм. Оценка относительной расширенной неопределенности Uр 0 не превышает 2,88·10-3 в диапазоне длин волн от 0,35 до 1,00 мкм и 2,40·10-3 в диапазоне длин волн от 1,0 до 2,5 мкм при k = 2,576 и доверительной вероятности Р = 0,99. Для обеспечения воспроизведения единиц абсолютной и относительной спектральной чувствительности к освещенности с указанной точностью должны быть соблюдены правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.

3.1.4.ГПЭ-II применяют для воспроизведения и передачи единиц абсолютной и относительной спе ктральной чувствительности к освещенности вторичным и рабочим эталонам методом сличения при помощи компаратора и косвенным методом. Метод косвенных измерений предусматривает преобразование передаваемой единицы спектральной чувствительности к освещенности от ГПЭ-II, единицы постоянного электрического напряжения в соответствии с Государственной поверочной схемой для средств измерений пос тоянного электрического напряжения и электродвижущей силы, утвержденной приказом Росстандарта от 30.12.2019 № 3457, и единицы силы постоянного электрического тока в соответствии с Государственной поверочной схемой для средств измерений силы постоянного эле ктрического тока в диапазоне от 1·10-16 до 100 А, утвержденной приказом Росстандарта от 01.10.2018 № 2091 в единицу спектральной чувствительности к освещенности. Реализация метода осуществляется на основе следующей зависимости, реализуемой в виде методиках первичной и периодической аттестации вторичного эталона: 𝑆ВЭТ(𝜆) = 𝑈ВЭТ(𝜆) 𝐼ГПЭ(𝜆) 𝑆ГПЭ(𝜆), где 𝑆ВЭТ(𝜆) – абсолютная спектральная чувствительность к освещенности вторичного эталона на длине волны λ, В·м2/Вт; 𝑆ГПЭ(𝜆) - абсолютная спектральная чувствительность к освещенности ГПЭ-II на длине волны λ, А·м2/Вт; 𝑈ВЭТ(𝜆) - результата измерений постоянного электрического напряжения на выходе приемника излучения из состава вторичного эталона на длине волны λ, В; 𝐼ГПЭ(𝜆) - результата измерений силы постоянного электрического тока на выходе приемника излучения из состава ГПЭ-II на длине волны λ, А.

3.2.Средства измерений (эталоны), заимствованные из других поверочных схем

3.2.1.В качестве средств измерений (эталонов), заимствованных из других поверочных схем применяют амперметры в соответствии с Государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от 1·10 -16 до 100 А, утвержденной приказом Росстандарта от 01.10.2018 № 2091.

3.2.1.1.Диапазон измерений постоянного тока амперметров составляет от 1·10-5 до 100 А.

3.2.1.2.Пределы допустимых относительных погрешностей амперметров составляют от 1·10-3 до 5·10-3.

3.2.2.В качестве средств измерений (эталонов), заимствованных из других повер очных схем применяют вольтметры в соответствии с Государственной поверочной схемой для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Росстандарта от 30.12.2019 № 3457.

3.2.2.1.Диапазон измерений напряжения вольтметров составляет до 1000 В.

3.2.2.2.Пределы допустимых относительных погрешностей вольтметров составляют от 0,5·10-4 до 2,0·10-4.

3.2.3.Средства измерений (эталоны), заимствованные из других поверочных схем применяют для перед ачи единицы абсолютной спектральной чувствительности к освещенности вторичным эталонам косвенным методом. Описание метода косвенных измерений приведено в п. 3.1.4.

3.3.Вторичные эталоны

3.3.1.В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к освещенности в диапазоне от 4·10–16 до 2·10 -4 А·м2/Вт или от 2·10 -5 до 2·1011 В·м2/Вт или относительную спектральную чувствительность к освещенности в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,35 до 1,0 0 мкм и компаратора, работающего в диапазоне длин волн от 0,35 до 1,00 мкм.

3.3.1.1.Относительное суммарное среднее квадратическое отклонение SΣ 0 результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм с ГПЭ -II при 35 независимых измерениях не превышает 0,9 %.

3.3.2.В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к освещенности в диапазоне от 4·10–16 до 2·10 -4 А·м2/Вт или от 2·10 -5 до 2·1011 В·м2/Вт или относительную спектральную чувствительность к освещенности в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

3.3.2.1.Относительное суммарное среднее квадратическое отклонение SΣ 0 результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм с ГПЭ -II при 35 независимых измере ниях не превышает 2,0 %.

3.3.3.Вторичные эталоны применяют для передачи единиц абсолютной и относительной спектральной чувствительности к освещенности рабочим эталонам и средствам измерений методом сличения при помощи компаратора.

3.4.Рабочие эталоны

3.4.1.В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к освещенности в диапазоне от 4·10–16 до 2·10 -4 А·м2/Вт или от 2·10 -5 до 2·10 11 В·м2/Вт или относительную спектральную чувствительность к освещенности в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,35 до 1,00 мкм и компаратора, работающего в диапазоне длин волн от 0,35 до 1,00 мкм.

3.4.1.1.Пределы допускаемой относительной погрешности 0 рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм не превышают 2,7 %.

3.4.2.В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к освещенности в диапазоне от 4·10–16 до 2·10 -4 А·м2/Вт или от 2·10 -5 до 2·10 11 В·м2/Вт или относительную спектральную чувствительность к освещенности в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин во лн от 1,0 до 2,50 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

3.4.2.1.Пределы допускаемой относительной погрешности 0 рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм не превышают 6,0 %.

3.4.3.Рабочие эталоны применяют для поверки (калибровки) средств измерений абсолютной и относительной спектральной чувствительности к освещенности методом сличения при помощи компаратора.

3.5.Средства измерений

3.5.1.В качестве средств измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм применяют приемники излучения, фильтровые радиометры и спектрорадиометры, имеющие абсолютную спектральную чувствительность к освещенности в диапазоне от 4·10–16 до 2·10 -4 А·м2/Вт или от 2·10 -5 до 2·1011 В·м2/Вт или относительную спектральную чувствительность к освещенности в диапазоне от 0,01 до 1,00 отн. ед.

3.5.1.1.Пределы допускаемой относительной погрешности 0 средств измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм не превышают 2,7 % при передаче единицы от вторичного эталона и 5,4 % при передаче единицы от рабочего эталона.

3.5.2.В качестве средств измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм применяют приемники излучения, фильтровые радиометры и спектрорадиометры, имеющие абсолютную спектральную ч увствительность к освещенности в диапазоне от 4 ·10–16 до 2·10 -4 А·м2/Вт или от 2·10 -5 до 2·1011 В·м2/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед.

3.5.2.1.Пределы допускаемой относительной погрешности 0 средств измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм не превышают 6,0 % при передаче единицы от вторичного эталона и 12,0 % при передаче единицы от рабочего эталона. 4. Часть 3. Эталоны и с редства измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм

4.1.Установка для воспроизведения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм (ГПЭ-III)

4.1.1.ГПЭ-III состоит из комплекса следующих средств измерений и вспомогательного оборудования: набор приемников излучения терагерцового диапазона; источник излучения терагерцового диапазона; систему спектрального компаратора приемников излучения; оптическую систему.

4.1.2.Диапазон значений абсолютной спектральной чувствительности к потоку излучения, в котором ГПЭ -III воспроизводит единицу величины, составляет от 0,01 до 100,00 В/Вт в диапазоне длин волн от 14 до 300 мкм. Диапазон значений относительной спектральной чувствительности к потоку излучения, в котором ГПЭ -III воспроизводит единицу величины, составляет от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 14 до 300 мкм.

4.1.3.ГПЭ-III обеспечивает воспроизведение единиц абсолютной и относительной спектральной чувствительности к потоку излучения с относительным средним квадратическим отклонением среднего арифметического результатов измерений S0 не более 2,7·10-3 в диапазоне длин волн от 14 до 300 мкм. Границы относительной неисключенной систематической погрешности результата измерений Θ0 не превышают 2,7·10-2 в диапазоне длин волн от 14 до 300 мкм. Стандартная неопределенность, о цениваемая по типу А, uA 0 не превышает 2,7·10-3 в диапазоне длин волн от 14 до 300 мкм. Стандартная неопределенность, оцениваемая по типу В, uB 0 не превышает 1,6·10-2 в диапазоне длин волн от 14 до 300 мкм. Оценка суммарной стандартной неопределенности uc 0 не превыша ет 1,6·10-2 в диапазоне длин волн от 14 до 300 мкм. Оценка расширенной неопределенности Uр 0 не превыш ает 4,8·10-2 в диапазоне длин волн от 14 до 300 мкм при k = 3. Для обеспечения воспроизведения единиц абсолютной и относительной спектральной чувствительности с указанной точностью должны быть соблюдены правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.

4.1.4.ГПЭ-III применяют для воспроизведения и передачи единиц абсолютной и относительн ой спектральной чувствительности к потоку излучения рабочим эталонам и средствам измерений методом сличения при помощи компаратора.

4.2.Рабочие эталоны

4.2.1.В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 14 до 300 мкм применяют установки, состоящие из приемников излучения, имеющи х абсолютную спектральную чувствительность в диапазоне от 10-5 до 106 В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 14 до 300 мкм и компаратора, работающего в диапазоне длин волн от 14 до 300 мкм.

4.2.1.1.Пределы допускаемой относительной погрешности 0 рабочих эталонов единиц абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 14 до 300 мкм не превышают 5,5 %.

4.3.Рабочие эталоны применяются для поверки (калибровки) средств измерений абсолютной и относительной спектральной чувствительности методом сличения при помощи компаратора.

4.3.Средства измерений

4.3.1.В качестве средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность к потоку излучения в диапазоне от 10-5 до 106 В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 14 до 300 мкм.

4.3.1.1.Пределы допускаемой относительной погрешности 0 средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм не превышают 5,5 % при передач е единицы от ГПЭ-III и 9,0 % при передаче единицы от рабоч их эталонов.
