Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа, ГЭТ 118-2017 (ФГУП "ВНИИМ им. Д.И.Менделеева")

Общие сведения

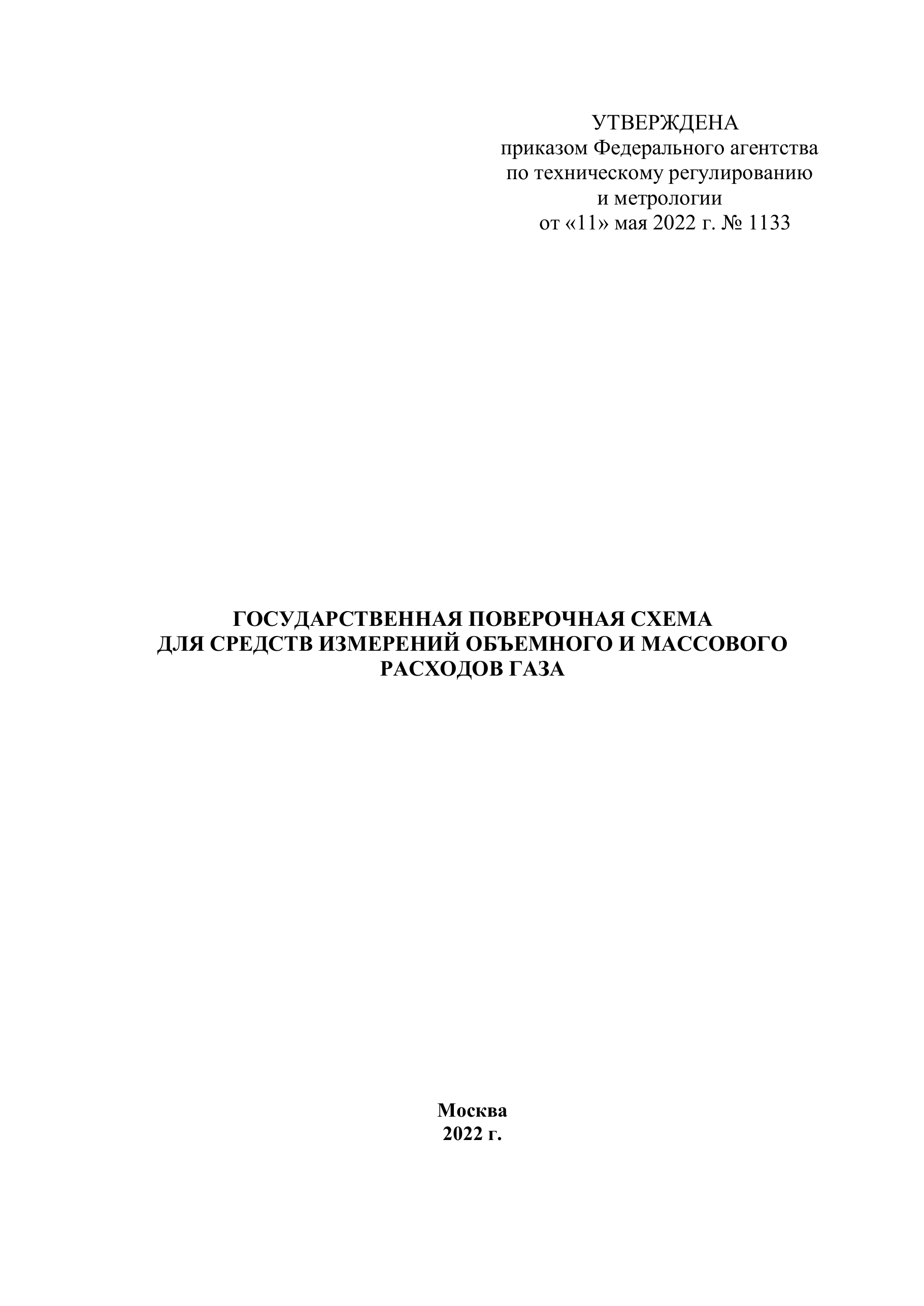

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «11» мая 2022 г. № 1133 ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ОБЪЕМНОГО И МАССОВОГО РАСХОДОВ ГАЗА Москва 2022 г.

1. Область применения

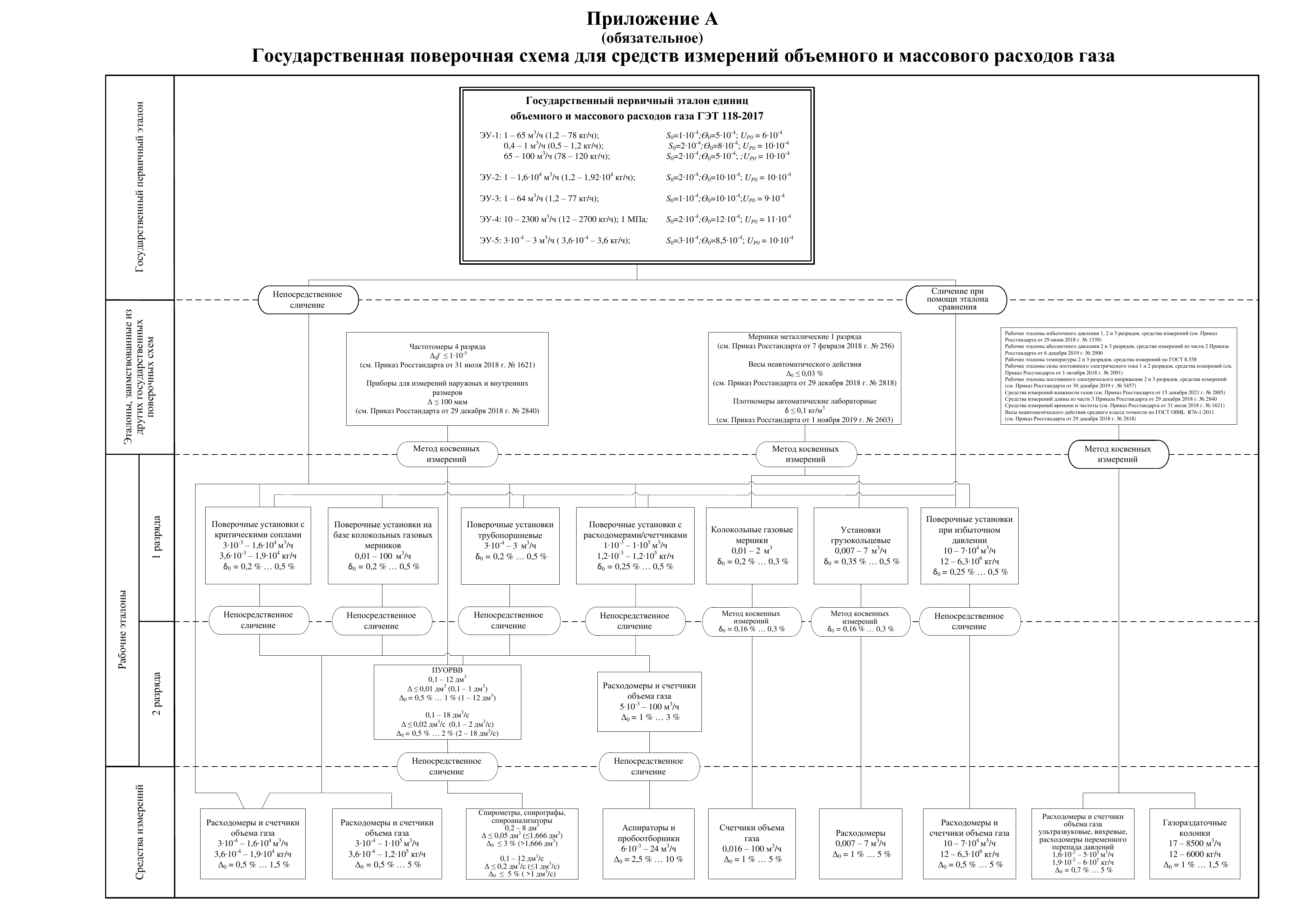

Государственная поверочная схема для средств измерений объемного и массового расходов газа (далее – ГПС) устанавливает порядок передачи единиц объемного и массового расходов газа – кубического метра в час (м 3/ч) и килограмма в час (кг/ч) от государственного первичного эталона при помощи рабочих эталонов, а также эталонов и средств измерений, заимствованных из других государственных поверочных схем, средствам измерений с указанием погрешностей и основных методов передачи единиц величин. Графическая часть ГПС представлена в приложении А.

2. Нормативные ссылки

В настоящей ГПС использованы нормативные ссылки на следующие документы: Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» Приказ Федерального агентства по техническому рег улированию и метрологии (Росстандарта) от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа» Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты» Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1·10-16 до 100 А» Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1∙10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности» Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1∙10-1 - 1∙107 Па» Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы» Приказ Федера льного агентства по техническому регулированию и метрологии (Росстандарта) от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов» ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема дл я средств измерений температуры ГОСТ 15528 –86 Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения ГОСТ OIML R 76–1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания РМГ 29-2013 Государственная система обеспечения единства измерений. Метрология. Основные термины и определения П р им е ч а н и е — При пользовании настоящей ГПС целесообразно проверить действие ссылочных документов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегод ному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный документ заменен (изменен), то при пользовании настоящей ГПС следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины, определения и сокращения

3.1.В настоящей ГПС применены термины по ГОСТ 15528 и РМГ 29, а также следующий термин с соответствующим определением:

3.1.1.поверка имитационным методом: Совокупность операций, выполняемых в целях подтверждения соответствия средств измерений метрологическим требованиям, при которых не проводится непосредственное сличение средства измерений с эталоном единицы величины.

3.2.В настоящей ГПС приведены следующие сокращения: ЭУ – эталонная установка; СКО – среднее квадратическое отклонение; ПУОРВВ – поверочная установка для средств измерений объема вдыхаемого (выдыхаемого) воздуха, объемного расхода воздуха при дыхании.

4. Государственный первичный эталон

4.1.Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017 пре дназначен для воспроизведения и хранения единиц объемного и массового расходов газа, а также передачи указанных единиц при помощи рабочих эталонов средствам измерений в целях обеспечения единства измерений объемного и массового расходов газа.

4.2.Государственный первичный эталон состоит из комплекса ЭУ: ЭУ-1 – эталонного колокольного газового мерника для воспроизведения единиц объемного и массового расходов газа при атмосферном давлении в диапазоне от 0,4 до 100 м3/ч (от 0,5 до 120 кг/ч); ЭУ-2 – эталонной установки с набором эталонных критических сопел для воспроизведения единиц объемного и массового расходов газа при атмосферном давлении в диапазоне от 1 до 1,6·104 м3/ч (от 1,2 до 1,92·104 кг/ч); ЭУ-3 – эталонной установки с набором эталонных критических сопел для воспроизведения единиц объемного и массового расход ов газа при атмосферном давлении в диапазоне от 1 до 64 м3/ч (от 1,2 до 77 кг/ч); ЭУ-4 – эталонной установки с набором эталонны х критических сопел для воспроизведения единиц объемного и массового расходов газа при избыточном давлении до 1 МПа в диапазоне от 10 до 2300 м3/ч (от 12 до 2700 кг/ч); ЭУ-5 – эталонной установки тр убопоршневого типа для воспроизведения единиц объемного и массового расходов газа при атмосферном давлении в диапазоне от 3·10–4 до 3 м3/ч (от 3,6·10–4 до 3,6 кг/ч).

4.3.В состав ГЭТ 118-2017 входят комплекты эталонов сравнения: критические сопла, расходомеры и счетчики газа в диапазоне от 0,01 до 6500 м3/ч.

4.4.В качестве измеряемой среды используют воздух из помещений, в котор ых эксплуатируют эталон, при температуре от 15 до 25 ºC и относительной влажности от 15 до 80 %..

4.5.Государственный первичный эталон обеспечивает воспроизведение единиц об ъемного и массового расходов газа с СКО результата измерений в относительной форме So, не превышающим: 1∙10-4 (в диапазоне от 1 до 65 м 3/ч) и 2·10 –4 (в диапазонах от 0,4 до 1 м3/ч и от 65 до 100 м3/ч) для ЭУ-1 при 11 независимых измерениях; 2∙10-4 для ЭУ-2 при 11 независимых измерениях; 1∙10-4 для ЭУ-3 при 11 независимых измерениях; 2∙10-4 для ЭУ-4 при 11 независимых измерениях; 3∙10-4 для ЭУ-5 при 11 независимых измерениях. Неисключенная систематическая погрешность в относительной форме Θ о не превышает: 5∙10-4 (в диапазоне от 1 до 100 м 3/ч) и 8·10 –4 (в диапазоне от 0,4 до 1 м3/ч) для ЭУ-1; 10·10–4 для ЭУ-2; 10·10–4 для ЭУ-3; 12∙10-4 для ЭУ-4; 8,5∙10-4 для ЭУ-5. Расширенная неопределенность измерений при воспроизведении единиц объемного и массового расходов газа в относительной форме: 6∙10-4 (в диапазоне от 1 до 65 м 3/ч) и 10·10 –4 (в диапазонах от 0,4 до 1 м3/ч и от 65 до 100 м3/ч) для ЭУ-1 при коэффициенте охвата к = 2; 10·10–4 для ЭУ-2 при коэффициенте охвата к = 2; 9·10–4 для ЭУ-3 при коэффициенте охвата к = 2; 11∙10-4 для ЭУ-4 при коэффициенте охвата к = 2; 10∙10-4 для ЭУ-5 при коэффициенте охвата к = 2.

4.6.Государственный первичный эталон применяют для передачи единиц объемного и массового расходов газа: рабочим эталонам 1 разряда методом непосредственного сличения или сличением с помощью эталона сравнения; средствам измерений – расходомерам и счетчикам с пределами допускаемой относительной погрешности Δо от ±0,5 % до ±1,5 % методом непосредственного сличения.

4.7.В качестве эталонов сравнения используют критические сопла, расходомеры или счетчики газа с СКО результата измерений, не пре вышающим 1/10 доверительных границ относительной погрешности рабочего эталона.

5. Эталоны, заимствованные из других государственных поверочных

схем

5.1.В качестве эталонов, заимствованных из других государственных поверочных схем, при передаче единиц объема и объемного расхода газа ПУОРВВ применяют частотомеры 4 разряда c пределами допускаемой относительной погрешности по частоте Δ 0f не более ± 1∙10-5 в соответствии с Приказом Росстандарта от 31 июля 2018 г. № 1621. В качестве средств измерений, заимствованных из других государственных поверочных схем, при передаче единиц объема и объемного расхода газа ПУОРВВ применяют приборы для измерений наружных и внутренних размеров c пределами допускаемой абсолютной погрешности Δ не более ± 100 мкм из части 3 Прика за Росстандарта от 29 декабря 2018 г. № 2840.

5.2.В качестве эталонов, заимствованных из других государственных поверочных схем, при передаче единиц объема и объемного расхода газа колокольным газовых мерникам и установкам грузокольцевым применяют: мерники металлические 1 разряда из части 3 Приказа Росстандарта от 7 февраля 2018 г. № 256; плотномеры автоматические лабораторные с доверительными границами погрешности измерений δ при доверительной вероятности 0,95 не более ±0,1 кг/м3 в соответствии с Приказом Росстандарта от 1 ноября 2019 г. № 2603. В качестве средств измерений, заимствованных из других государственных поверочных схем, при передаче единиц объема и объемного расхода газа колокольным газовых мерникам и установкам грузокольцевым применяют весы неавтоматического действия c пределами допускаемой относительной погрешности Δ 0 не более ±0,03 % в соответствии с Приказом Росстандарта от 29 декабря 2018 г. № 2818.

5.3.В качестве эталонов, заимствованных из других государственных поверочных схем, при передаче единиц объемного и массового расходов газа расходомерам и счетчикам объема газа ультразвуковым и вихревым, расходомерам переменного п ерепада давлений, в том числе при поверке имитационным методом, применяют: рабочие эталоны избыточного давления 1, 2 и 3 разрядов в соответствии с Приказом Росстандарта от 29 июня 2018 г. № 1339; рабочие эталоны абсолютного давления 2 и 3 разрядов из части 2 Приказа Росстандарта от 6 декабря 2019 г. № 2900; рабочие эталоны температуры 2 и 3 разрядов по ГОСТ 8.558; рабочие э талоны силы постоянного электрического тока 1 и 2 разрядов в соответствии с Приказом Росстандарта от 1 октября 2018 г. № 2091; рабочие эталоны постоянного электрического напряжения 2 и 3 разрядов в соответствии с Приказом Росстандарта от 30 декабря 2019 г. № 3457. В качестве средств измерений, заимствованных из других государственных поверочных схем, при передаче единиц объемного и массового расходов газа расходомерам и счетчикам объема газа ультразвуковым и вихревым, расходомерам переменного п ерепада давле ний, в том числе при поверке имитационным методом, применяют средства измерений в соответствии с Приказом Росстандарта от 29 июня 2018 г. № 1339, частью 2 Приказа Росстандарта от 6 декабря 2019 г. № 2900, Приказом Росстандарта от 1 октября 2018 г. № 2091, Приказом Росстандарта от 30 декабря 2019 г. № 3457, частью 3 Приказа Росстандарта от 29 декабря 2018 г. № 2840, Приказом Росстандарта от 31 июля 2018 г. № 1621, Приказом Росстандарта от 15 декабря 2021 г. № 2885, ГОСТ 8.558.

5.4.В качестве средств измерени й, заимствованных из других государственных поверочных схем, при передаче единиц объемного и массового расходов газа газораздаточным колонкам компримированного (сжатого) природного газа применяют весы неавтоматического действия среднего класса точности по ГОСТ OIML R76 -1-2011 в соответствии с Приказом Росстандарта от 29 декабря 2018 г. № 2818.

5.5.Эталоны и средства измерений, заимствованные из других государственных поверочных схем, применяют для передачи единиц объемного и массового расходов газа рабочим эталонам 1 разряда – колокольным газовым мерникам и установкам грузокольцевым, рабочим эталонам 2 разряда – ПУОРВВ и расходомерам и счетчикам газа, а также средствам измерений методом косвенных измерений.

6. Рабочие эталоны

6.1.Рабочие эталоны 1 разряда

6.1.1.В качестве рабочих эталонов 1 разряда применяют: поверочные установки с критическими соплами в диапазоне измерений от 3·10–3 до 1,6·104 м3/ч (от 3,6·10–3 до 1,9·104 кг/ч); поверочные установки с расходомерами/счетчиками в диапазоне измерений от 1·10–3 до 1·105 м3/ч (от 1,2·10–3 до 1,2·105 кг/ч); поверочные установки на базе колокольных газовых мерников в диапазоне измерений от 0,01 до 100 м3/ч; поверочные установки трубопоршневые в диапазоне измерений от 3·10 –4 до 3 м3/ч; колокольные газовые мерники в диапазоне измерений от 0,01 до 2 м3; поверочные установки при избыточном давлении измеряемой среды с расходомерами/счетчиками в диапазоне измерений от 10 до 7·104 м3/ч (от 12 до 6,3·106 кг/ч); установки грузокольцевые в диапазоне измерений от 0,007 до 7 м3/ч.

6.1.2.Доверительные границы относительной погрешности δ о рабочих эталонов 1 разряда составляют от ±0,2 до ±0,5 % при доверительной вероятности 0,95.

6.1.3.Рабочие эталоны 1 разряда применяют для передачи единиц объемного и массового расходов газа рабочим эталонам 2 разряда и средствам измерений методом непосредственного сличения и методом косвенных измерений.

6.1.4.При передаче единицы объема газа от колокольных газовых мерников и единицы объемного расхода газа от установок грузокольцевых методом косвенных измерений применяют: средства измерений температуры по ГОСТ 8.558 с пределами допускаемой абсолютной погрешности Δ от ±0,1 до ±0,2 ˚С; средства измерений абсолютного давления из части 2 Приказа Росстандарта от 6 декабря 2019 г. № 2900 с пределами допуска емой абсолютной погрешности Δ от ±100 до ±200 Па; средства измерений избыточного давления в соответствии с Приказом Росстандарта от 29 июня 2018 г. № 1339 с классами точности 0,1 и 0,15. Доверительные границы относительной погрешности δ о метода косвенных измерений составляют от ±0,16 до ±0,3 % при доверительной вероятности 0,95.

6.1.5.Соотношение доверительных границ относительной п огрешности рабочих эталонов 1 разряда (кроме поверочных установок при избыточном давлении) и пределов допускаемой относительной погрешности рабочих эталонов 2 разряда и средств измерений должно быть не более 1/2,5.

6.1.6.Соотношение доверительных границ относительной погрешности поверочных ус тановок при избыточном давлении и пределов допускаемой относительной погрешности средств измерений должно быть не более 1/2.

6.2.Рабочие эталоны 2 разряда

6.2.1.В качестве рабочих эталонов 2 разряда применяют ПУОРВВ в диапазонах измерений объема воздуха от 0,1 до 12 дм3 (л) и объемного расхода от 0,1 до 18 дм3/с (л/с), расходомеры и счетчики об ъема газа в диапазоне измерений от 5∙10-3 до 100 м3/ч.

6.2.2.Пределы допускаемой погрешности ПУОРВВ составляют: абсолютной Δ не более ±0,01 дм 3 (л) в диапазоне измерений объема от 0,1 до 1 дм3 (л); относительной Δо от ±0,5 до ±1 % в диапазоне измерений объема от 1 до 12 дм3 (л); абсолютной Δ не более ±0,02 дм3/с (л/с) в диапазоне измерений объемного расхода от 0,1 до 2 дм3/с (л/с); относительной Δ о от ±0,5 до ± 2 % в диапазоне измерений объемного расхода от 2 до 18 дм3/с (л/с). Пределы допускаемой относитель ной погрешности Δ о расходомеров и счетчиков объема газа составляют от ±1 до ±3 %.

6.2.3.Рабочие эталоны 2 разряда применяют для передачи единиц ы объемного расхода газа средствам измерений методом непосредственного сличения.

6.2.4.Соотношение пределов допус каемой относительной п огрешности рабочих эталонов 2 разряда и пределов допускаемой относительной погрешности средств измерений должно быть не более 1/2,5.

7. Средства измерений

В качестве средств измерений применяют: расходомеры и счетчики объема газа в диа пазоне от 3·10–4 до 1·105 м3/ч (от 3,6·10–4 до 1,2·105 кг/ч) с пределами допускаемой относительной погрешности Δ0 от ±0,5 до ±5 %; спирометры, спирограф ы и спироанализаторы в диапазонах измерений объема воздуха от 0,2 до 8 дм3 (л) и объемного расхода от 0,1 до 12 дм3/с (л/с). Пределы допускаемой абсолютной погрешности Δ не более ± 0,05 дм3 (л) в диапазоне измерений объема от 0,2 до 1,666 дм3 (л) включительно. Пределы допускаемой относительной погрешности Δ 0 не более ± 3 % в диапазоне измерений объема от 1,666 до 8 дм3 (л). Пределы допускаемой абсолют ной погрешности Δ не более ± 0,2 дм 3/с (л/с) в диапазоне измерений объемного расхода от 0,1 до 1 дм3/с (л/с) включительно. Пределы допускаемой относительной погрешности Δ 0 не более ± 5 % в диапазоне измерений объема от 1 до 12 дм3/с (л/с); аспираторы и пробоотборники в диапазоне от 6·10–3 до 24 м3/ч с пределами допускаемой относительной погрешности Δ0 от ±2,5 до ±10 %; расходомеры и счетчики объема газа ультразвуковые, вихревые, расходомеры переменного перепада давле ний в диапазоне от 1,6·10–2 до 5·105 м3/ч (от 1,9·10–2 до 6·105 кг/ч) с пределами допускаемой относительной погрешности Δ0 от ±0,7 до ±5 %; газораздаточные колонки компримированного (сжатого) природного газа в диапазоне от 17 до 8500 м3/ч (от 12 до 6000 кг/ч) с пределами допускаемой относительной погрешности Δ0 от ±1 до ±1,5 %.
