ГПС для средств измерений избыточного давления до 4000 МПа

Наименование:: Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа

Статус:: Вступит в действие

Дата утверждения:: 14 апреля 2026 г.

Дата вступления в действие:: 1 июля 2026 г.

Росстандарт:: Росстандарт от 14 апреля 2026 г. № 731 "Об утверждении Государственного первичного эталона единицы давления – паскаля и Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа (ФГУП "ВНИИМ им. Д.И. Менделеева")"

Вид измерений:: Измерения давления, вакуумные измерения основная

ГЭТы:: ГЭТ 23-2026 "Государственный первичный эталон единицы давления – паскаля"

ГЭТ 43-2022 "ГПЭ единицы избыточного давления в диапазоне статического давления от 10 до 1600 МПа и в диапазоне импульсного давления от 1 до 1200 МПа и эффективной площади поршневых пар грузопоршневых манометров в диапазоне от 0,05 до 1 см²"

Краткое описание

ГПС устанавливает порядок передачи единицы давления средствам измерений избыточного давления до 4000 МПа.

Росстандарт от 14 апреля 2026 г. № 731 "Об утверждении Государственного первичного эталона единицы давления – паскаля и Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа (ФГУП "ВНИИМ им. Д.И. Менделеева")"

Графические части

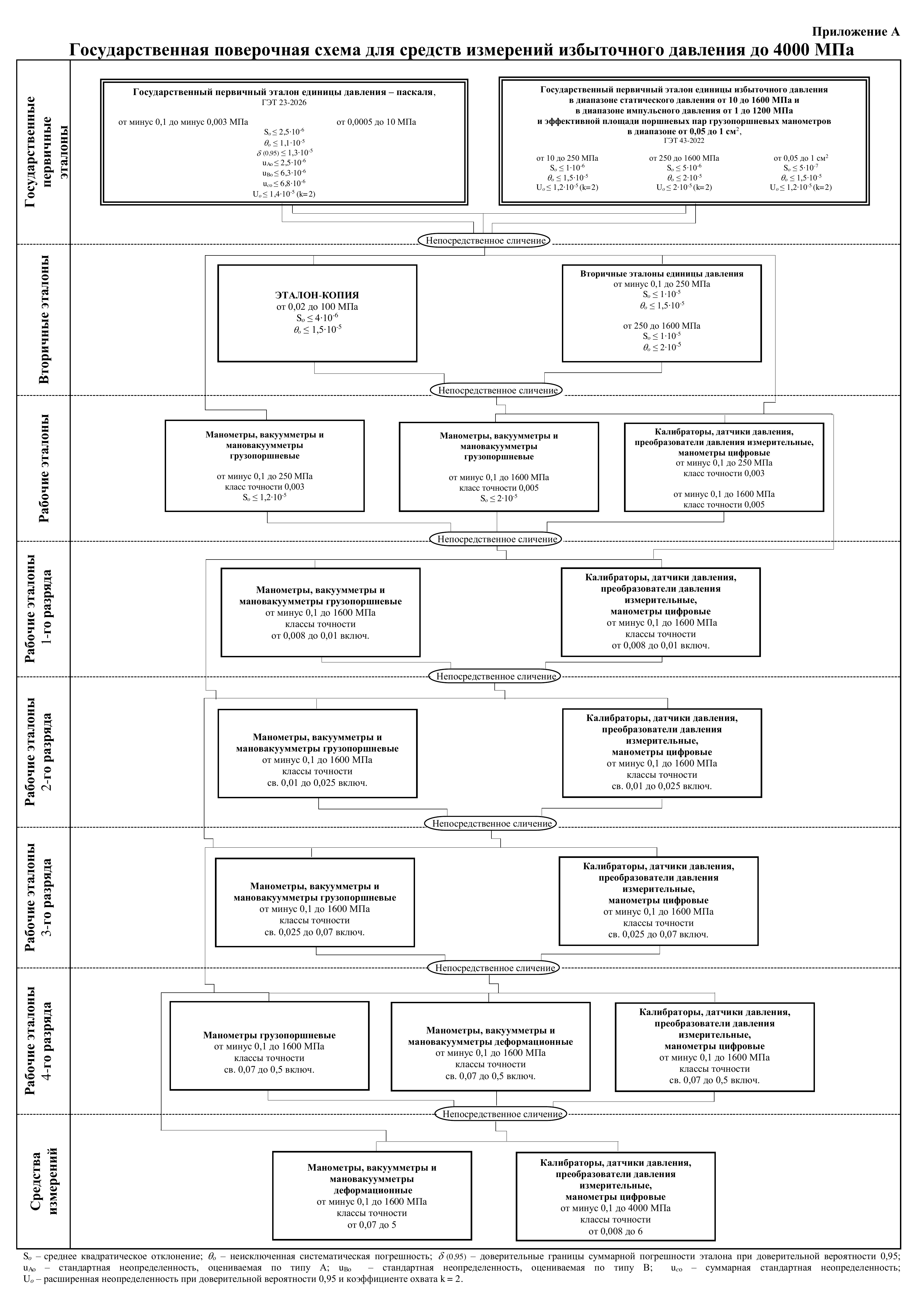

Часть 1. Графическая часть ГПС для средств измерений избыточного давления до 4000 МПа

Официальный PDF

Текстовая часть

Общие сведения

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «__» _______ 2026 г. № ______ ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ИЗБЫТОЧНОГО ДАВЛЕНИЯ ДО 4000 МПа

1. Область применения

1.1. Настоящая Государственная поверочная схема распространяется на средства измерений избыточного давления до 4000 МПа и устанавливает порядок передачи единицы давления от Государственного первичного эталона единицы давления - паскаля (далее – ГЭТ 23-2026) и Государственного первичного эталона единицы избыточного давления в диапазоне статического давления от 10 до 1600 МПа и в диапазоне импульсного давления от 1 до 1200 МПа и эффективной площади поршневых пар грузопоршневых манометров в диапазоне от 0,05 до 1 см2 (далее – ГЭТ 43-2022) этим средствам измерений при помощи вторичных и рабочих эталонов с указанием показателей точности и методов передачи единицы величины.

1.2. Графическая часть Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа представлена в приложении А.

1.3. Допускается передача единицы давления эталонам и средствам измерений избыточного давления1, не указанным в данной поверочной схеме, но соответствующим ее области применения, а также эталонам и средствам измерений разности давлений2 с верхним пределом измерений (далее – ВПИ) свыше 1∙105 Па и абсолютного давления3 с ВПИ свыше 1∙108 Па, с учетом требуемых соотношений пределов допускаемой абсолютной погрешности при одном и том же значении давления при передаче единицы величины.

1.4. Допускаемые значения показателей точности эталонов и средств измерений приведены в поверочной схеме в виде обобщенной характеристики точности (классов точности) в графической части и в виде пределов допускаемой основной погрешности и классов точности в текстовой части поверочной схемы. Пределы допускаемой основной погрешности средств измерений могут быть выражены в форме приведенных, относительных, абсолютных погрешностей и их комбинаций в зависимости от характера изменения погрешностей в пределах диапазона измерений, от условий применения и назначения средств измерений конкретного типа. Возможно также различное представление погрешностей в поддиапазонах измерений. Выражение пределов допускаемой погрешности в форме приведенных и относительных погрешностей является предпочтительным.

1.5. Допускается передача единицы давления в диапазоне измерений давления-разрежения манометрам, вакуумметрам, мановакуумметрам грузопоршневым по избыточному давлению.

1.6. Основной единицей измерений избыточного давления является В том числе средствам измерений избыточного давления-разрежения. В том числе средствам измерений отрицательной разности давлений с ВПИ или диапазоном измерений, равными по модулю значениям, приведенным в данной поверочной схеме. При передаче единицы давления эталонам и средствам измерений абсолютного давления в соответствии с п. 1.3 значение абсолютного (атмосферного) давления для учета в результате измерений устанавливается при определении параметров окружающей среды или в обоснованных случаях принимается равным 101,3 кПа. При соотношении абсолютной погрешности измерений избыточного давления и абсолютного (атмосферного) давления, превышающем 10:1, допускается не учитывать вклад абсолютного (атмосферного) давления в суммарную погрешность измерений. паскаль (Па), другие единицы измерений применяются в соответствии с Положением о единицах величин, допускаемых к применению в Российской Федерации4.

1.7. При передаче единицы величины датчикам давления, преобразователям давления измерительным с электрическим или пневматическим выходным сигналом (в том числе унифицированным выходным сигналом) требуемое соотношение пределов допускаемых абсолютных погрешностей должно выполняться с учетом погрешности измерений выходного сигнала.

2. Нормативные ссылки

2.1. В настоящей поверочной схеме приведена нормативная ссылка на следующий стандарт: ГОСТ OIML R 111-1-2009 Государственная система обеспечения единства измерений. Гири классов точности E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Часть 1. Метрологические и технические требования.

2.2. При применении настоящей поверочной схемы целесообразно проверить действие ссылочных стандартов на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет» или по ежегодно издаваемому информационному указателю «Национальные стандарты», опубликованному по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящей поверочной схемой следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Государственные первичные эталоны

3.1. В основу измерений избыточного давления, выполняемых в Российской Федерации, должна быть положена единица, воспроизводимая государственными первичными эталонами ГЭТ 23-2026 и ГЭТ 43-2022.

3.2. В состав ГЭТ 23-2026, выполненного в виде эталонного комплекса, входят: шесть эталонных установок; комплект измерительных поршневых систем; комплект специальных грузов; средства измерений температуры и параметров окружающей среды; вспомогательное оборудование.

3.3. Диапазоны значений избыточного давления, воспроизводимого ГЭТ 23-2026, составляют от минус 0,1 до минус 0,003 МПа и от 0,0005 до 10 МПа. Постановление Правительства Российской Федерации от 31 октября 2009 г. № 879 «Об утверждении Положения о единицах величин, допускаемых к применению в Российской Федерации».

3.4. ГЭТ 23-2026 обеспечивает воспроизведение единицы давления со средним квадратическим отклонением результата измерений Sо при n (n = 10) независимых измерениях, не превышающим 2,5∙10-6. Неисключенная систематическая погрешность о не превышает 1,1∙10-5. Доверительные границы суммарной погрешности эталона  (0,95) при доверительной вероятности 0,95 не превышают 1,3∙10-5. Стандартная неопределенность, оцениваемая по типу А, uAo не превышает 2,5∙10-6 Стандартная неопределенность, оцениваемая по типу В, uBo не превышает 6,3∙10-6. Суммарная стандартная неопределенность uсо не превышает 6,8∙10-6. Расширенная неопределенность Uо при доверительной вероятности 0,95 и коэффициенте охвата k = 2 не превышает 1,4∙10-5.

3.5. В состав ГЭТ 43-2022 входят следующие технические средства: три измерительные поршневые системы (меры эффективной площади) с номинальным значением эффективной площади 28 см2; две измерительные поршневые системы (меры эффективной площади) с номинальным значением эффективной площади 10 см2; измерительная поршневая система (мера эффективной площади) с номинальным значением эффективной площади 3 см2; две измерительные поршневые системы (меры эффективной площади) с номинальным значением эффективной площади 1 см2; три измерительные поршневые системы (меры эффективной площади) с номинальным значением эффективной площади 0,5 см2; две измерительные поршневые системы (меры эффективной площади) с номинальным значением эффективной площади 0,2 см2; измерительная поршневая система (мера эффективной площади) с номинальным значением эффективной площади 0,05 см2; два измерительных мультипликатора давления для воспроизведения избыточного давления до 1600 МПа; набор гирь класса точности Е2 с номинальными значениями массы от 1 мг до 5 кг по ГОСТ OIML R 111-1-2009; набор специальных грузов с номинальными значениями массы от 0,05 до 5 кг; аппаратура для создания избыточного давления и передачи единицы давления и эффективной площади.

3.6. Диапазон значений избыточного статического давления, в котором воспроизводится единица, составляет от 10 до 1600 МПа, диапазон значений эффективной площади поршневых пар грузопоршневых манометров, в котором воспроизводится эффективная площадь, составляет от 0,05 до 1 см2.

3.7. ГЭТ 43-2022 обеспечивает воспроизведение: единицы давления со средним квадратическим отклонением результата измерений Sо, не превышающим 110-6, при неисключенной систематической погрешности о, не превышающей 1,510-5 в диапазоне измерений от 10 до 250 МПа. Расширенная неопределенность измерений Uо при доверительной вероятности 0,95 и коэффициенте охвата k=2 не превышает 1,2·10-5; единицы давления со средним квадратическим отклонением результата измерений Sо, не превышающим 510-6 при неисключенной систематической погрешности о, не превышающей 210-5 в диапазоне измерений от 250 до 1600 МПа. Расширенная неопределенность измерений Uо при доверительной вероятности 0,95 и коэффициенте охвата k=2 не превышает 2·10-5; эффективной площади поршневых пар грузопоршневых манометров со средним квадратическим отклонением результата измерений Sо, не превышающим 510-7 при неисключенной систематической погрешности о, не превышающей 1,510-5 в диапазоне от 0,05 до 1 см2. Расширенная неопределенность измерений Uо при доверительной вероятности 0,95 и коэффициенте охвата k=2 не превышает 1,2·10-5.

3.8. ГЭТ 23-2026 применяют для международных сличений, передачи единицы давления эталону-копии, вторичным эталонам, рабочим эталонам и рабочим эталонам 1-го разряда в диапазоне измерений от минус 0,1 до 10 МПа методом непосредственного сличения.

3.9. ГЭТ 43-2022 применяют для международных сличений, передачи единицы давления эталону-копии, вторичным эталонам, рабочим эталонам и рабочим эталонам 1-го разряда в диапазоне измерений от 10 до 1600 МПа методом непосредственного сличения.

4. Вторичные эталоны

4.1. В качестве вторичных эталонов применяют: эталон-копию в диапазоне измерений от 0,02 до 100 МПа; вторичные эталоны в диапазоне измерений от минус 0,1 до 1600 МПа.

4.2. Передача единицы величины вторичным эталонам (в части измерительных поршневых систем из их состава) осуществляется от государственных первичных эталонов ГЭТ 23-2026 и ГЭТ 43-2022 в соответствующих диапазонах измерений: до 10 МПа – от ГЭТ 23-2026, свыше 10 МПа – от ГЭТ 43-2022.

4.3. Среднее квадратическое отклонение Sо результата определения эффективной площади поршневых пар не должно превышать: 4·10-6 для эталона-копии; 1·10-5 для вторичных эталонов.

4.4. Неисключенная систематическая погрешность о вторичных эталонов не должна превышать: 1,5·10-5 в диапазоне от минус 0,1 до 250 МПа; 2·10-5 в диапазоне от 250 до 1600 МПа.

4.5. Вторичные эталоны и эталон-копию применяют для передачи единицы давления методом непосредственного сличения в соответствующих диапазонах измерений: рабочим эталонам класса точности 0,005; рабочим эталонам 1, 2, 3 и 4-го разрядов; средствам измерений класса точности 0,008 и менее5.

4.6. При передаче единицы величины от вторичных эталонов к нижестоящим эталонам и средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,5 (1:2).

5. Рабочие эталоны

5.1. В качестве рабочих эталонов применяют: манометры6, вакуумметры, мановакуумметры грузопоршневые в диапазоне измерений от минус 0,1 до 1600 МПа; калибраторы, датчики давления, преобразователи давления (избыточного, давления-разрежения, гидростатического давления) измерительные (далее – преобразователи давления измерительные), манометры цифровые в диапазоне измерений от минус 0,1 до 1600 МПа.

5.2. Классы точности рабочих эталонов: 0,003 и 0,005.

5.3. Пределы допускаемой основной погрешности рабочих эталонов (калибраторов, датчиков давления, преобразователей давления измерительных, манометров цифровых): ±0,003 % и ±0,005 %.

5.4. Среднее квадратическое отклонение результата определения эффективной площади поршневых пар манометров, вакуумметров и мановакуумметров грузопоршневых не должно превышать 40 % от суммарной погрешности манометра: 1,2·10-5 для класса точности 0,003; 2·10-5 для класса точности 0,005.

5.5. Манометры, вакуумметры, мановакуумметры грузопоршневые класса точности 0,003 применяют в диапазоне измерений от минус 0,1 до 250 МПа для передачи единицы давления методом непосредственного сличения: рабочих эталонов 1, 2, 3 и 4-го разрядов; средств измерений класса точности 0,008 и менее.

5.6. Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые класса точности 0,003 применяют в диапазоне измерений от минус 0,1 до 250 МПа для передачи единицы давления методом непосредственного сличения: рабочим эталонам 1, 2, 3 и 4-го разрядов; средствам измерений класса точности 0,008 и менее. «И менее» применяется в значении «и менее точным средствам измерений» (здесь и далее по тексту). В том числе манометры грузопоршневые с мультипликаторами измерительными (здесь и далее по тексту).

5.7. Манометры, вакуумметры, мановакуумметры грузопоршневые класса точности 0,005 применяют в диапазоне измерений от минус 0,1 до 1600 МПа для передачи единицы давления методом непосредственного сличения: рабочим эталонам 1-го разряда класса точности 0,01 и менее; рабочим эталонам 2, 3 и 4-го разрядов; средствам измерений класса точности 0,01 и менее.

5.8. Калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые класса точности 0,005 применяют в диапазоне измерений от минус 0,1 до 1600 МПа для передачи единицы давления методом непосредственного сличения: рабочим эталонам 1-го разряда класса точности 0,01; рабочим эталонам 2, 3 и 4-го разрядов; средствам измерений класса точности 0,01 и менее.

5.9. Допускается передача единицы величины: манометрам грузопоршневым классов точности от 0,015 до 0,2 с ВПИ, не превышающим 250 МПа, с применением эталонов (манометров грузопоршневых) с ВПИ от 60 до 250 МПа; манометрам грузопоршневым классов точности от 0,008 до 0,01 с ВПИ, не превышающим 250 МПа, с применением эталонов (манометров грузопоршневых) с ВПИ от 100 до 250 МПа.

5.10. При передаче единицы величины от рабочих эталонов к нижестоящим эталонам и средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,5 (1:2).

6. Рабочие эталоны (разрядные)

6.1. Рабочие эталоны 1-го разряда

6.1.1. В качестве рабочих эталонов 1-го разряда применяют: манометры, вакуумметры, мановакуумметры грузопоршневые в диапазоне измерений от минус 0,1 до 1600 МПа; калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые в диапазоне измерений от минус 0,1 до 1600 МПа.

6.1.2. Классы точности рабочих эталонов 1-го разряда: от 0,008 до 0,01 включительно. Рекомендуемые классы точности: 0,008, 0,0097, и 0,01.

6.1.3. Пределы допускаемой основной погрешности рабочих эталонов 1-го разряда (ряд значений для рекомендуемых классов точности): ±0,008 %; ±0,009 %6 и ±0,01 % от измеренного значения, ВПИ или их комбинации.

6.1.4. Среднее квадратическое отклонение результата определения эффективной площади поршневых пар манометров, вакуумметров Только для калибраторов, датчиков давления, преобразователей давления измерительных, манометров цифровых. и мановакуумметров грузопоршневых не должно превышать 40 % от суммарной погрешности манометра: 3,2·10-5 для класса точности 0,008; 4·10-5 для класса точности 0,01.

6.1.5. Рабочие эталоны 1-го разряда применяют для передачи единицы давления методом непосредственного сличения: рабочим эталонам 2-го разряда класса точности 0,016 и менее; рабочим эталонам 3-го разряда; рабочим эталонам 4-го разряда; средствам измерений класса точности 0,016 и менее.

6.1.6. При передаче единицы величины от рабочих эталонов 1-го разряда к нижестоящим эталонам и средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,5 (1:2).

6.2. Рабочие эталоны 2-го разряда

6.2.1. В качестве рабочих эталонов 2-го разряда применяют: манометры, вакуумметры, мановакуумметры грузопоршневые в диапазоне измерений от минус 0,1 до 1600 МПа; калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые в диапазоне измерений от минус 0,1 до 1600 МПа.

6.2.2. Классы точности рабочих эталонов 2-го разряда: свыше 0,01 до 0,025 включительно. Рекомендуемые классы точности: 0,015; 0,02 и 0,025.

6.2.3. Пределы допускаемой основной погрешности (ряд значений для рекомендуемых классов точности) рабочих эталонов 2-го разряда составляют свыше ±0,01 % от измеренного значения, ВПИ или их комбинации: ±0,015 %; ±0,02 % и ±0,025 %.

6.2.4. Среднее квадратическое отклонение результата определения эффективной площади поршневых пар манометров, вакуумметров и мановакуумметров грузопоршневых не должно превышать 40 % от суммарной погрешности манометра: 6·10-5 для класса точности 0,015; 8·10-5 для класса точности 0,02; 1·10-4 для класса точности 0,025.

6.2.5. Рабочие эталоны 2-го разряда применяют для передачи единицы давления методом непосредственного сличения: рабочим эталонам 3-го разряда класса точности 0,028 и менее; рабочим эталонам 4-го разряда; средствам измерений класса точности 0,028 и менее.

6.2.6. При передаче единицы величины от рабочих эталонов 2-го разряда к нижестоящим эталонам и средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,4 (1:2,5).

6.3. Рабочие эталоны 3-го разряда

6.3.1. В качестве рабочих эталонов 3-го разряда применяют: манометры, вакуумметры, мановакуумметры грузопоршневые в диапазоне измерений от минус 0,1 до 1600 МПа; калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые в диапазоне измерений от минус 0,1 до 1600 МПа.

6.3.2. Классы точности рабочих эталонов 3-го разряда: свыше 0,025 до 0,07 включительно. Рекомендуемые классы точности: 0,03; 0,04; 0,05; 0,06 и 0,07.

6.3.3. Пределы допускаемой основной погрешности (ряд значений для рекомендуемых классов точности) рабочих эталонов 3-го разряда составляют свыше ±0,025 % от измеренного значения, ВПИ или их комбинации: ±0,03 %; ±0,04 %; ±0,05 %; ±0,06 % и ±0,07 %.

6.3.4. Среднее квадратическое отклонение результата определения эффективной площади поршневых пар манометров грузопоршневых не должно превышать 40 % от суммарной погрешности манометра.

6.3.5. Рабочие эталоны 3-го разряда применяют для передачи единицы давления методом непосредственного сличения: рабочим эталонам 4-го разряда класса точности 0,078 и менее; средствам измерений класса точности 0,078 и менее.

6.3.6. При передаче единицы величины от рабочих эталонов 3-го разряда рабочим эталонам 4-го разряда и средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,33 (1:3).

6.4. Рабочие эталоны 4-го разряда

6.4.1. В качестве рабочих эталонов 4-го разряда применяют: манометры, вакуумметры и мановакуумметры деформационные в диапазоне измерений от минус 0,1 до 1600 МПа; манометры грузопоршневые в диапазоне измерений от минус 0,1 до 1600 МПа; калибраторы, датчики давления, преобразователи давления измерительные, манометры цифровые, в диапазоне измерений от минус 0,1 до 1600 МПа.

6.4.2. Классы точности рабочих эталонов 4-го разряда: свыше 0,07 до 0,5 включительно. Рекомендуемые классы точности: 0,08; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4 и 0,5.

6.4.3. Пределы допускаемой основной погрешности (ряд значений для рекомендуемых классов точности) рабочих эталонов 4-го разряда составляют свыше ±0,07 % от измеренного значения, ВПИ или их комбинации: ±0,08 %; ±0,1 %; ±0,15 %; ±0,2 %; ±0,25 %; ±0,3 %; ±0,35 %; ±0,4 % и ±0,5 %.

6.4.4. Рабочие эталоны 4-го разряда применяют для передачи единицы величины средствам измерений класса точности 0,3 и менее методом непосредственного сличения8.

6.4.5. При передаче единицы величины от рабочих эталонов 4-го разряда средствам измерений соотношение пределов допускаемой абсолютной погрешности при одном и том же значении давления должно быть не более 0,25 (1:4).

7. Средства измерений

7.1. В качестве средств измерений применяют: манометры, вакуумметры и мановакуумметры деформационные в диапазоне измерений от минус 0,1 до 1600 МПа; калибраторы, датчики давления, преобразователи давления измерительные, 9 манометры цифровые в диапазоне измерений от минус 0,1 до 4000 МПа.

7.2. Классы точности средств измерений: манометров, вакуумметров и мановакуумметров деформационных: св. 0,07 до 5; калибраторов, датчиков давления, преобразователей давления измерительных, манометров цифровых: от 0,008 до 6.

7.3. Пределы допускаемой основной погрешности средств измерений: манометров, вакуумметров и мановакуумметров деформационных: ±(0,07..5,0) %; калибраторов, датчиков давления, преобразователей давления измерительных, манометров цифровых в диапазоне измерений от минус 0,1 до 250 МПа: ±(0,008..6,0) %. Допускается возможность передачи единицы давления рабочим эталонам 4-го разряда с помощью эталонов того же разряда с учетом требуемых соотношений пределов допускаемой абсолютной погрешности в соответствии с пунктом 6.4.5. В том числе преобразователи давления измерительные с аналоговым выходным сигналом.
